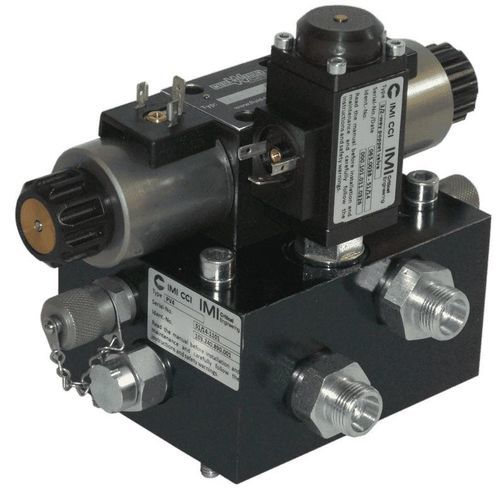

Distribuidor hidráulico de clapeta PV
con control eléctricoelectrohidráulicode 3/2 vías

Distribuidor hidráulico de clapeta - PV - IMI Critical Engineering - con control eléctrico / electrohidráulico / de 3/2 vías
Distribuidor hidráulico de clapeta - PV - IMI Critical Engineering - con control eléctrico / electrohidráulico / de 3/2 vías
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de clapeta
Modo de funcionamiento
con control eléctrico, electrohidráulico
Orificios / posiciones
de 3/2 vías
Otras características
proporcional, de aluminio, IP65, manifold
Presión

Mín.: 50 bar
(725,19 psi)

Máx.: 160 bar
(2.320,6 psi)

Caudal

Mín.: 0,1 l/s
(0 us gal/s)

Máx.: 2 l/s
(0,5 us gal/s)

Descripción

Resumen del producto
La unidad de control modulante PV ofrece posicionamiento preciso de actuadores hidráulicos en sistemas de válvulas de control. Empleada con el Proportional Valve Controller (PVR / SmarTrak), convierte señales eléctricas en caudal hidráulico regulado. Incorpora una válvula proporcional para el movimiento del actuador y una válvula de bloqueo 3/2 con dos válvulas de retención liberables para mantener la posición en caso de fallo de alimentación. Dos conexiones Minimess permiten comprobaciones de presión y liberación segura. El PV puede montarse directamente sobre un actuador o en montaje sandwich/directo sobre un colector Multi-Station Manifold (MSM). Disponible en cuatro tamaños y compatible con aceite mineral y fluidos hidráulicos resistentes al fuego para operación fiable en entornos industriales exigentes.

Características clave
  • Válvula proporcional para control preciso del actuador
  • Válvula de bloqueo 3/2 con dos válvulas de retención liberables para mantener la posición ante pérdida de alimentación
  • Dos conexiones Minimess para comprobación de presión y liberación segura
  • Montaje directo o en sandwich sobre Multi-Station Manifolds (MSM) o montaje en actuadores individuales
  • Cuatro tamaños: PV4, PV6, PV8, PV10
  • Rango de caudal: 8–120 l/min (según tamaño)
  • Presión del sistema: 50–160 bar
  • Compatible con aceite mineral y fluidos hidráulicos resistentes al fuego
  • Carcasa de aluminio anodizado, IP65
  • Temperatura de funcionamiento: -10°C a 80°C


Aplicaciones
Control modulante para posicionamiento rápido y preciso de actuadores hidráulicos en válvulas de control. Adecuado para sistemas industriales de alta presión, incluida la recirculación de agua de alimentación y aplicaciones con elevada caída de presión diferencial.

Especificaciones técnicas
  • Tamaños: PV4, PV6, PV8, PV10
  • Caudal máx.: 8–120 l/min (dependiente del tamaño)
  • Presión del sistema: 50–160 bar
  • Medio de suministro: Hidráulico
  • Compatibilidad de fluidos: Aceite mineral y fluidos hidráulicos resistentes al fuego
  • Material de la carcasa: Aluminio anodizado
  • Calificación IP: IP65
  • Temperatura ambiente / de funcionamiento: -10°C a 80°C
  • Montaje: Montaje directo o en sandwich sobre MSM o montaje sobre actuador
  • Controles: Funciona con Proportional Valve Controller (PVR / SmarTrak) para convertir señales eléctricas en caudal hidráulico
  • Seguridad/estabilidad: Válvula de bloqueo integrada y válvulas de retención liberables para prevenir movimientos no intencionados en caso de corte de energía
  • Conexiones de servicio: Dos puertos Minimess para verificación de presión y liberación segura
