Motor AC MV
de inducción10000 V460 V

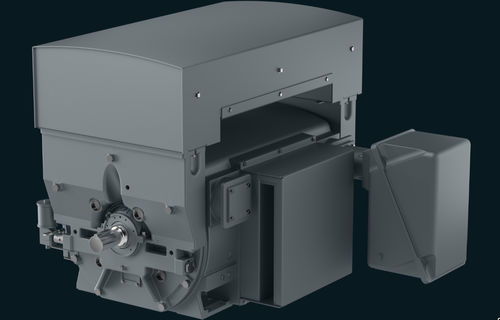

Motor AC - MV - INNOMOTICS - de inducción / 10000 V / 460 V
Motor AC - MV - INNOMOTICS - de inducción / 10000 V / 460 V
Motor AC - MV - INNOMOTICS - de inducción / 10000 V / 460 V - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
AC, de inducción
Voltaje
460 V, 6600 V, 10000 V, 4160 V, 2300 V
Configuración
de hierro fundido, TEFC
Índice de protección
IP54, IP23
Número de polos
4 polos, 2 polos, 6 polos, 8 polos, 10 polos, 12 polos, 16 polos
Refrigeración
IC411, refrigerado por aire, IC01, refrigerado por agua, refrigerado por tubo, IC611
Aplicaciones
industrial, para bomba, para ventilador, para compresor, para la industria petrolera y del gas, para centrales eléctricas
Otras características
de bajo nivel de ruido, de alta potencia, de media tensión, trifásico con cojinetes de rodamiento-casquillo, TEFC
Potencia

Mín.: 149,1 kW
(202,72 hp)

Máx.: 14.914 kW
(20.277,39 hp)

Descripción

Resumen del producto

  • MV Medallion de Innomotics (serie AboveNEMA) es una familia modular de motores asíncronos de media tensión diseñada para instalaciones industriales configurables. Incluye variantes horizontales y verticales con múltiples opciones de carcasa y refrigeración según las necesidades del emplazamiento.


Configuraciones y uso previsto

  • TEFC horizontal (IC411 / IP54): montaje sobre patas, uso interior/exterior; aletas de refrigeración en todos los cuadrantes. Rango típico: 200–3 000 CV; polos: 2–16; bastidores: 500, 580, SH400, SH450, 880, SH560.
  • WPII horizontal (IC01 / IP24): montaje sobre patas para exteriores expuestos sin protecciones adicionales. Rango típico: 200–18 000 CV; polos: 2–16; bastidores: 500, 580, 680, 800, SH630, SH710.
  • TEAAC horizontal (IC611 / IP54): intercambiador aire‑aire tubular; uso interior/exterior. Rango típico: 200–14 000 CV; polos: 2–16; bastidores: 580, 680, 800, SH630, SH710.
  • TEWAC horizontal (ICW81 / IP54): intercambiador agua‑aire tubular, menor nivel sonoro. Rango típico: 200–18 000 CV; polos: 2–16; bastidores: 580, 680, 800, SH630, SH710.
  • TEFC vertical (montaje brida, IC411 / IP54): motores verticales en brida para interior/exterior; rango: 200–900 CV; polos: 2, 4, 6; bastidores: 500, 580; tensiones típicas 2 300–6 900 V.
  • WPI / ODP vertical (IC01 / IP23): brida vertical para instalaciones interiores no expuestas. Rango: 200–4 000 CV; polos: 4–16; bastidores: 500, 580, 680, 800, 1120; tensión hasta 13 200 V.
  • WPII vertical (IC01 / IP24): vertical exterior para emplazamientos no protegidos. Rango: 200–4 000 CV; polos: 4–16; bastidores hasta 1120.
  • TEAAC vertical (IC611 / IP54): vertical con intercambiador aire‑aire. Rango: 800–3 000 CV; polos: 4–16; bastidores: 680, 800, 1120.
  • Configuraciones API / IEEE: opciones API 541 / 547 para servicio pesado; opciones IEEE 841 para servicio severo (hasta ~500 CV).


Especificaciones técnicas clave

  • Rango de potencia (resumen): hasta 20 000 CV para motores horizontales; diseños verticales hasta 8 000 CV (varía por carcasa).
  • Polos: 2–16 según modelo.
  • Rango de tensión: 460–13 200 V (460–690 V disponible solo en ciertas potencias).
  • Factor de servicio: estándar 1,0; 1,15 opcional en muchas configuraciones.
  • Chasis y materiales: bastidores en fundición para muchas tallas (500–800); acero fabricado para grandes frames SH; herrajes inox 300 opcionales.
  • Ejes y rotor: ejes 2 polos típicamente AISI 4140; otros polos AISI 1045; rotor en aluminio fundido para frames pequeños, barra de cobre soldada/brasada para marcos grandes; ejes huecos opcionales.
  • Aislamiento: Clase F random wound ≤600 V; Clase F‑VPI o form‑wound para >600 V.
  • Refrigeración: ventilador externo de aluminio estándar; intercambiadores TEAAC/TEWAC disponibles (aire‑aire o agua‑aire).
  • Rodamientos: rodamientos de bolas comunes; cojinetes lapeados o arreglos axiales disponibles según frames/vertical.
  • Vibración: estándar 0,12 IPS (IEEE 841 y algunas versiones: 0,10/0,08 IPS); opciones de equilibrado especial.
  • Acabado: epoxi bicomponente estándar; pinturas especiales bajo pedido.
  • Garantía: 24 meses desde el envío según la política AboveNEMA; opciones de extensión disponibles.


Aplicaciones, certificaciones y opciones

  • Aplicaciones: procesos industriales pesados, auxiliares de generación, bombas, compresores, ventiladores y otros equipos rotativos alimentados en media tensión.
  • Normas: configuraciones API 541 / 547; opciones IEEE 841; referencias de diseño NEMA/IEC según necesidad.
  • Personalización: tipo de carcasa, método de refrigeración, materiales (cajas auxiliares inox, ejes especiales), clase de aislamiento, equilibrado de vibración, disposiciones de rodamientos, y orientación de caja de bornes.


Información de pedido y soporte

  • Referencia: MV Medallion — Innomotics (serie AboveNEMA). Proporcione potencia requerida, tensión, polos, montaje (horiz./vert.), variante de carcasa/refri., tamaño de bastidor y cualquier requisito normativo al solicitar presupuesto.
  • Opciones: factor de servicio, clase de aislamiento, material de eje, tipo de intercambiador, cajas auxiliares en acero inoxidable, pintura especial, conformidad API/IEEE a pedido.
  • Soporte: solicite ficha técnica y planos dimensionales para validar la selección según condiciones de sitio y compatibilidad con variador.
