Motor asíncrono MV
ACtrifásicode inducción

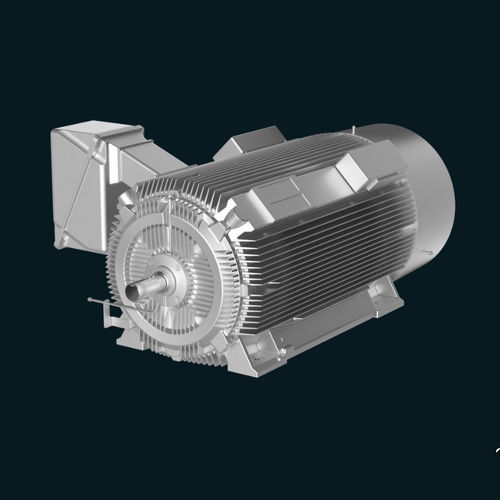

Motor asíncrono - MV - INNOMOTICS - AC / trifásico / de inducción
Motor asíncrono - MV - INNOMOTICS - AC / trifásico / de inducción
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
asíncrono, AC, trifásico, de inducción
Voltaje
2300 V, 4000
Configuración
de hierro fundido, con carcasa de fundición, TEFC
Índice de protección
IP55
Número de polos
4 polos, 2 polos, 6 polos
Refrigeración
IC411
Aplicaciones
industrial
Otras características
de alta potencia, de frecuencia variable, controlado por variador de frecuencia, de media tensión, de par variable, TEFC
Potencia

Máx.: 820,3 kW
(1.115,3 hp)

Mín.: 223,7 kW
(304,15 hp)

Descripción

Descripción general
  • La serie MV Advantage es una línea de motores AboveNEMA de media tensión para uso general, con opciones estándar y potencias de hasta 1.100 HP. Ensamblaje y stock en Ohio para plazos de entrega reducidos.


Características de construcción
  • Carcasa: TEFC (IC411)
  • Grado de protección: IP55
  • Rango de potencia: 400–1.100 HP (2 y 4 polos); 300–900 HP (6 polos)
  • Tamaños de bastidor / alturas de eje: 5011, 5810, SH400
  • Tensiones nominales: 2300 V / 4000 V
  • Factor de servicio: 1,15 a 40 °C
  • Garantía: 36 meses desde la fecha de fabricación


Materiales y componentes
  • Bastidor: hierro fundido
  • Cajas de los rodamientos: hierro fundido
  • Caja de bornes principal: hierro fundido
  • Cajas auxiliares: hierro fundido, NEMA 4X
  • Eje: equivalente 1045 (2 polos); equivalente 4140 (4, 6 polos)
  • Rotor: fundición de aluminio
  • Material de laminación: placa central C5
  • Ventilador de refrigeración externo: poliamida reforzada antiestática
  • Tapa del ventilador: hierro fundido
  • Sistema de aislamiento: MICLASTIC™ VPI
  • Herrajes: acero al carbono galvanizado


Información general
  • Nivel de ruido: 85 dB(A)
  • Montaje vertical: no aplicable
  • Operación con inversor: conforme a NEMA MG1-31 a 6 kV (par variable 10:1; par constante 2:1)
  • Pintura: epoxi bicomponente
  • Color de pintura: Gris RAL 7030
  • Tipo de cojinete: rodamientos de bolas anti-fricción
  • Vibración: 0,12 IPS
  • Zona peligrosa: CSA Clase 1, División 2, Grupos B, C, D; Clase de temperatura T3 (bastidor 5011 en VFD Clase Temp T2D)
  • Protecciones y sensores: calentador de espacio 120/240 V; RTD de estator 2/fase (2 hilos); RTD de rodamientos 1/rodamiento (2 hilos)


Especificaciones técnicas
  • Familia de producto: Advantage Series (AboveNEMA medium-voltage motors)
  • Modelo: MV Advantage
  • Potencia máxima: hasta 1.100 HP
  • Tensiones: 2300 V / 4000 V
  • Tamaños de bastidor: 5011, 5810, SH400
  • Carcasa: TEFC (IC411) — IP55
  • Aislamiento: MICLASTIC™ VPI
  • Aplicaciones típicas: motores de media tensión de uso general en industria
  • Garantía: 36 meses desde la fecha de fabricación
