Célula de carga de compresión CO-Y1
de tipo botónde un ejede galga extensométrica

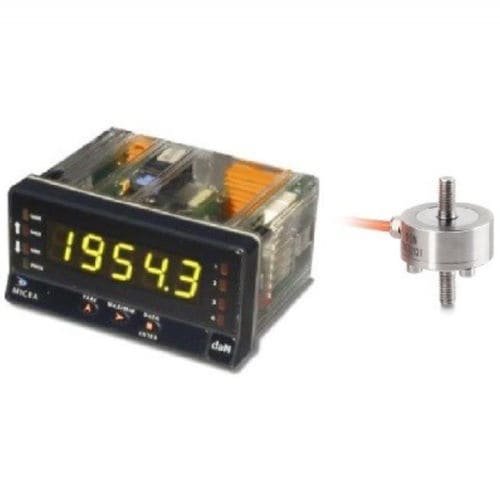

Célula de carga de compresión - CO-Y1 - Instrumentys - de tipo botón / de un eje / de galga extensométrica
Célula de carga de compresión - CO-Y1 - Instrumentys - de tipo botón / de un eje / de galga extensométrica
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Instrumentys

Características

Tipo
de compresión
Estructura
de tipo botón
Número de ejes
de un eje
Tecnología
de galga extensométrica
Señal de salida
analógica, 1 mV/V
Aplicaciones
para máquina de ensayos
Otras características
de acero inoxidable, de alta precisión, compacta, en miniatura, IP67
Fuerza

Mín.: 0,1 kN

Máx.: 20 kN

Largo

9,6 cm
(3,78 in)

Altura

48 mm
(1,89 in)

Descripción

Resumen
  • Células de carga miniatura tipo botón en acero inoxidable
  • Rango en compresión: 0 a 100 N … 0 a 20 kN (variantes disponibles)
  • Índice de protección: IP67
  • Sensores asociados al indicador digital MICRA M

Descripción
El CO-Y1 es un sensor de fuerza en compresión miniaturizado basado en tecnología de puente de galgas extensométricas, fabricado totalmente en acero inoxidable. Está especialmente indicado para instalaciones de ensayo y bancos de pruebas. A pesar de su reducido tamaño, ofrece una precisión del 0,5 % de la escala máxima y protección IP67. El sensor suministra una señal de salida típica de 1 o 1,5 mV/V.

Indicador / Electrónica (MICRA M)
Indicador digital multifunción que permite la configuración de entradas y la visualización de medidas. Alimentación de amplio rango: 85-265 VAC / 100-300 VDC. Formato compacto (mm): 96 x 48 x 60. Resolución: ±15 bits. Frecuencia de lectura: 20 lecturas/s. Salidas analógicas y digitales disponibles como opción.

Señales de entrada aceptadas
  • Células de carga: mV/V, mV
  • Proceso: ±10 VDC, ±20 mA, potenciómetro
  • Temperatura: sonda Pt100, termopares tipos J, K y T

Opciones de salida (a petición)
  • 4-20 mA
  • 0-10 V
  • RS232
  • RS485

Rangos disponibles
0 a 10 kg / 100 N
0 a 20 kg / 200 N
0 a 50 kg / 500 N
0 a 100 kg / 1 kN
0 a 200 kg / 2 kN
0 a 500 kg / 5 kN
0 a 1000 kg / 10 kN
0 a 2000 kg / 20 kN

Características / especificaciones técnicas
  • Modelo: CO-Y1 (cadena CO-Y1 + indicador MICRA M)
  • Tipo: sensor miniatura en compresión (botón)
  • Material: acero inoxidable
  • Precisión: 0,5 % de la escala máxima
  • Señal de salida: 1 o 1,5 mV/V
  • Índice de protección: IP67
  • Alimentación (MICRA M): 85-265 VAC / 100-300 VDC
  • Formato del indicador (mm): 96 x 48 x 60
  • Resolución: ±15 bits
  • Tasa de muestreo: 20 lecturas/s
  • Entradas compatibles: mV/V, mV, ±10 V, ±20 mA, potenciómetro, Pt100, termopares J/K/T
  • Opciones de salidas: 4-20 mA, 0-10 V, RS232, RS485 (a petición)
  • Campos de aplicación: ensayos y bancos de prueba para medidas de masa y fuerza
