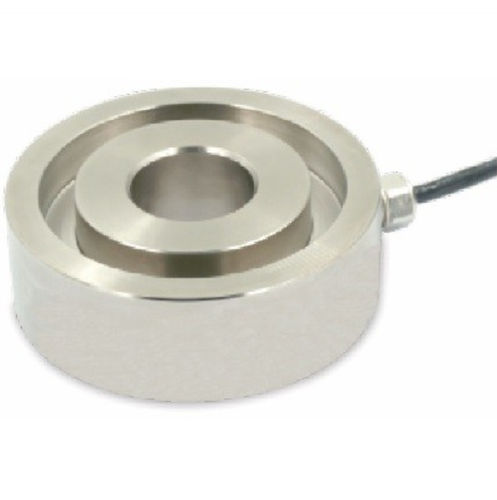

Célula de carga de compresión LC-C119B

de tipo obleaanalógicade alta precisión

Presentación
Arandela de carga para medida de fuerza en compresión, diseñada para capacidades de hasta 50 kN. Salida analógica en mV/V, alta respuesta dinámica y elevada clasificación de protección para aplicaciones industriales.

Principales características

• Rangos disponibles: 0 a 5 kN … 0 a 50 kN (capacidades: 5 / 10 / 20 / 30 / 50 kN)
• Sensibilidad típica: 1.5 mV/V (±10%)
• Excelente linealidad: 0.2% de la escala completa
• Índice de protección: IP67
• Material: acero inoxidable

Características / especificaciones técnicas

• Capacidad: 5 / 10 / 20 / 30 / 50 kN
• Sensibilidad: 1.5 ±10% mV/V
• Offset: ±2% de la escala completa
• No linealidad: 0.2% de la escala completa
• Histéresis: 0.2% de la escala completa
• Repetibilidad: 0.1% de la escala completa
• Flujo (30 min): 0.2% de la escala completa
• Efecto de la temperatura en la salida: 0.1% PE / 10°C
• Efecto de la temperatura en el cero: 0.1% PE / 10°C
• Resistencia de entrada: 780 ±20 Ω
• Resistencia de salida: 700 ±10 Ω
• Aislamiento: ≥ 5000 MΩ / 100 Vcc
• Tensión de alimentación recomendada: 5 V
• Tensión de alimentación máxima: 15 V
• Compensación en temperatura: -10 a 60°C
• Temperatura de funcionamiento: -20 a 80°C
• Límite de carga: 150% de la escala completa
• Carga de rotura: 300% de la escala completa
• Longitud de cable: Ø4 x 4000 mm
• Índice de protección: IP67
• Material: acero inoxidable
• Salida: señal analógica (mV/V) que requiere acondicionamiento/electrónica de lectura
• Opción: suministro posible con certificado de calibración (COFRAC, equivalente COFRAC o acreditado por COFRAC)
