Célula de carga de tracción compresión CR-Y1
de tipo oblea2 mV/Vde pesaje

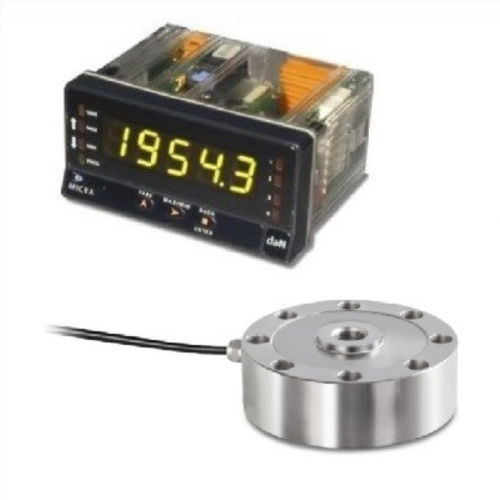

Célula de carga de tracción compresión - CR-Y1 - Instrumentys - de tipo oblea / 2 mV/V / de pesaje
Célula de carga de tracción compresión - CR-Y1 - Instrumentys - de tipo oblea / 2 mV/V / de pesaje
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Instrumentys

Características

Tipo
de tracción compresión
Estructura
de tipo oblea
Señal de salida
2 mV/V
Aplicaciones
de pesaje
Otras características
de acero inoxidable, IP68, sellada herméticamente
Fuerza

Mín.: 5 kN

Máx.: 200 kN

Largo

9,6 cm
(3,78 in)

Altura

60 mm
(2,36 in)

Descripción

Descripción
Instrumento de medición de fuerza en tracción y compresión CR-Y1 asociado al indicador MICRA M. Adecuado para pesaje y medida de fuerzas en tracción y compresión, bancos de ensayo y máquinas especiales. Transmisión de la fuerza mediante una pieza de empuje o por un orificio roscado. Pieza de apoyo incluida en la entrega del pesador tipo disco CR-Y1.

Pl rangos de medida
  • Peso: 0 a 500 kg … 0 a 20 t
  • Medición de fuerza: 0 a 5 kN … 0 a 200 kN

Características metrológicas y conformidad
  • Alta precisión: error combinado 0,05 % de la escala completa (FS)
  • Precisión según la norma OIML R60 C1
  • Conformidad RoHS

Construcción y entorno
  • Carcasa estanca en acero inoxidable
  • Protección: IP68 (según EN 60529)
  • Sensibilidad: 2 mV/V

Fijación y roscas
  • Rosca para pieza de apoyo u otra aplicación de fuerza: hasta 5000 kg M16×1,5
  • A partir de 10000 kg M32×1,5

Indicador asociado (MICRA M) — características principales
  • Indicador digital multifunción que acepta una amplia variedad de señales de entrada
  • Señales aceptadas: celdas de carga (mV/V, mV), proceso (±10 Vcc, ±20 mA, potenciómetro), temperatura (Pt100, termopares J, K, T)
  • Salidas analógicas y digitales disponibles como opción
  • Alimentación: 85-265 Vac / 100-300 Vcc
  • Formato (mm): 96 x 48 x 60
  • Resolución: ±15 bits
  • Lecturas: 20/s

Opciones
  • Certificado de calibración COFRAC o certificado vinculado COFRAC disponible como opción

Información adicional (variantes disponibles)
  • Rangos disponibles: 0,5 t/5 kN, 1 t/10 kN, 2 t/20 kN, 5 t/50 kN, 10 t/100 kN, 20 t/200 kN

Características técnicas / especificaciones
  • Tipo de sensor: disco (CR-Y1)
  • Ámbitos de aplicación: pesaje, medición de fuerza en tracción y compresión, bancos de ensayo
  • Rangos de medida (ejemplos): 0,5 t/5 kN → 20 t/200 kN
  • Precisión: 0,05 % FS (error combinado)
  • Sensibilidad: 2 mV/V
  • Protección medioambiental: IP68
  • Material de la carcasa: acero inoxidable hermético
  • Alimentación del indicador (MICRA M): 85-265 Vac / 100-300 Vcc
  • Formato del indicador (mm): 96 x 48 x 60
  • Resolución del indicador: ±15 bits
  • Frecuencia de muestreo del indicador: 20 lecturas/s
  • Rosca para aplicación de fuerza: hasta 5000 kg M16×1,5; a partir de 10000 kg M32×1,5
  • Opciones: salidas analógicas/digitales bajo pedido, certificado de calibración COFRAC opcional
