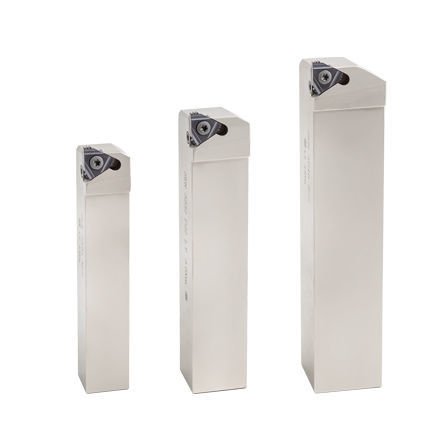

Plaquita de roscado QUICK-THREAD

Descripción del producto
QUICK-THREAD es un concepto de plaquita de roscado multi-dientes desarrollado para reducir el número de pasadas necesarias al mecanizar roscas exteriores (OD) e interiores (ID) en tornos. Las plaquitas QUICK-THREAD están diseñadas para montarse en portaherramientas de formato ISO estándar y se pueden usar con portaherramientas JETCUT para suministro de refrigerante puntual directamente en la zona de corte.

Diseño y principio de corte
QUICK-THREAD es una plaquita multi-dientes donde cada diente realiza una tarea específica a lo largo de la misma plaquita: el primer diente se dedica al desbaste, el segundo al acabado medio / semiacabado (eliminación de la mayor parte del material) y el último al acabado de la rosca a las dimensiones requeridas. La disposición de múltiples dientes incrementa la tasa de arranque de viruta y reduce el número de pasadas separadas necesarias para producir un perfil de rosca completo.

Beneficios

• Menos pasadas: normalmente 1–2 pasadas para obtener un perfil de rosca completo y correcto frente a hasta 4 pasadas con algunos sistemas competidores.
• Mayor tasa de eliminación de material y ciclos más rápidos.
• Mejor acabado superficial y mayor vida útil de la herramienta debido a las acciones escalonadas de corte por diente individual.
• Menor coste total de mecanizado por rosca gracias a la reducción de cambios de herramienta y tiempos de ciclo más cortos.

Notas operativas

• Se requiere un alivio de rosca mayor para permitir el despeje de múltiples dientes al salir.
• Las plaquitas son compatibles con portaherramientas de inserto ISO estándar; se recomiendan los portaherramientas JETCUT cuando se necesita refrigerante puntual para maximizar la evacuación de virutas y la vida útil de la herramienta.
• Mejor aplicación en procesos de producción donde las características roscadas se benefician de un menor número de pasadas (roscado de producción en tornos).

Ejemplos de designaciones disponibles (muestras de la familia)
ER-ISO 3M-Q family — sample items (excerpt)
16ER 0.75 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52 (IC), TP: 0.750, INSL: 16.00, RE: 0.12, PDX: 1.90, PDY: 1.40, NT: 3
16ER 1.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52, TP: 1.000, INSL: 16.00, RE: 0.13, PDX: 2.50, PDY: 1.70, NT: 3
22ER 1.50 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 1.500, INSL: 22.00, RE: 0.23, PDX: 3.70, PDY: 2.40, NT: 3
22ER 2.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 2.000, INSL: 22.00, RE: 0.26, PDX: 4.80, PDY: 2.90, NT: 3

Familia relacionada (Whitworth / BSW) — ejemplo
22ER 14 W 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TPI: 14, INSL: 22.00, RE: 0.23, PDX: 4.30, PDY: 2.60, NT: 3

Vídeo / Imagen
Los materiales del producto incluyen vídeos de demostración y una galería de imágenes que muestran las herramientas QUICK-THREAD, conjuntos de herramientas y aplicaciones comparando soluciones de la competencia y resultados ISCAR.

Especificaciones técnicas

• Nombre comercial: QUICK-THREAD
• Tipo: plaquita de roscado multi-dientes para roscado OD e ID en tornos
• Montaje: formato de plaquita ISO (encaja en portaherramientas ISO estándar)
• Refrigerante: compatible con portaherramientas JETCUT para suministro puntual de refrigerante
• Función de los dientes de la plaquita: 1er diente = desbaste; 2º diente = medio / semiacabado; diente final = acabado
• Ventaja típica: 1–2 pasadas hasta el perfil terminado frente a hasta 4 pasadas para algunos competidores
• Requiere alivio de rosca incrementado para despejar múltiples dientes en la salida
• Beneficios principales: mayor productividad, reducción del tiempo de ciclo, mejor acabado superficial, mayor vida útil de la herramienta, ahorro de costes
• Familias representativas / ejemplos: ER-ISO 3M-Q family (designaciones y parámetros listados arriba)
• Aplicaciones: roscado OD e ID en tornos, roscado de producción donde se busca reducir el número de pasadas
• Notas: asegure la compatibilidad del portaherramientas y la geometría de alivio; considere el método de refrigeración (refrigeración puntual recomendada) y ajuste la trayectoria y las pasadas según corresponda.
