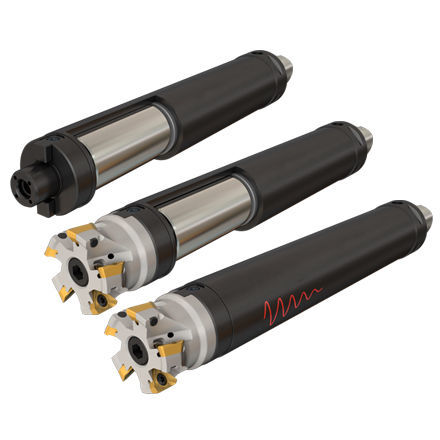

Soporte antivibratorio WHISPERLINE

Descripción del producto
WHISPERLINE es un absorbedor integrado diseñado para reducir el chatter en aplicaciones de fresado profundo. Es apto para alcances largos de hasta 6XD tanto en desbaste como en acabado y puede montarse en husillos de máquina mediante el sistema modular ISCAR CAMFIX.

Rendimiento y beneficios

• Reduce el chatter y las vibraciones en operaciones de fresado profundo.
• Apto para alcances largos de hasta 6XD en desbaste y acabado.
• Mejora el acabado superficial y prolonga la vida útil de la herramienta.
• En aplicaciones de fresado profundo cuenta con refrigerante interno dirigido al filo de corte.
• El mecanismo de amortiguación puede permitir una mayor productividad — hasta 3× frente a portaherramientas largos clásicos en aplicaciones limitadas por vibraciones.

Compatibilidad e instalación

• Diseñado para montarse en husillos de máquina mediante el sistema modular ISCAR CAMFIX (soporta conos intercambiables ISO 26623-1).
• Se puede combinar con diversas familias de cortadores shellmill y soluciones modulares de sujeción para amortiguar en porte‑a‑falsos largos.

Aplicaciones

• Fresado de cavidades profundas y mecanizado de características con gran relación L/D.
• Fresado con gran voladizo donde la reducción de vibraciones/chatter mejora la productividad y la calidad superficial.

Galería de imágenes

• WHISPER_LINE_Ads_Pic.jpg (imagen principal de la campaña)
• WHISPER_LINE_FlexibleMillAntiVibration_D.jpg
• WHISPER_LINE_App_3.jpg
• WHISPER_LINE_FlexibleMillAntiVibration_All.jpg

Familia de productos relacionada (selección de artículos y dimensiones principales)
Designation | DCONMS | DCONWS | BD | LSCWS | LB | LF | CRKS | DCP | Weight (kg)
AV C5 SEM16 38X200 | 50.00 | 16.00 | 38.00 | 17.00 | 180.0 | 200.00 | M16 | 1 - Slot for data chip | 2.40
AV C5 SEM22 48X220 | 50.00 | 22.00 | 48.00 | 19.00 | 200.0 | 220.00 | M16 | 1 | 3.80
AV C5 SEM22 48X270 | 50.00 | 22.00 | 48.00 | 19.00 | 250.0 | 270.00 | M16 | 1 | 4.70
AV C6 SEM22 48X270 | 63.00 | 22.00 | 48.00 | 19.00 | 248.0 | 270.00 | M20 | 1 | 4.60
AV C6 SEM22 61X260 | 63.00 | 22.00 | 61.00 | 19.00 | 238.0 | 260.00 | M20 | 1 | 7.50
AV C6 SEM22 61X310 | 63.00 | 22.00 | 61.00 | 19.00 | 288.0 | 310.00 | M20 | 1 | 8.70
AV C6 SEM27 61X250 | 63.00 | 27.00 | 61.00 | 21.00 | 228.0 | 250.00 | M20 | 1 | 7.40
AV C6 SEM27 61X300 | 63.00 | 27.00 | 61.00 | 21.00 | 278.0 | 300.00 | M20 | 1 | 8.50

Notas

• La tabla de la familia refleja los elementos disponibles de porta‑cortadores anti‑vibración y las principales dimensiones según la lista de la familia de producto.
• Indicador de bolsillo para chip de datos: 1 = ranura para chip de datos, 0 = sin ranura para chip de datos.
• Los tamaños de rosca del pomo de retención (p. ej. M16, M20) y otros parámetros mecánicos se indican por artículo.

Características / especificaciones técnicas

• Modelo / Serie: WHISPERLINE
• Función: absorbedor anti‑vibraciones integrado para conjuntos porta‑cortadores / porta‑herramienta shellmill
• Alcance máximo recomendado: hasta 6XD para desbaste y acabado
• Compatibilidad: sistema modular ISCAR CAMFIX (ISO 26623-1) con conos intercambiables
• Refrigeración: refrigerante interno dirigido al filo de corte en fresado profundo
• Rendimiento: permite mayor productividad (hasta 3×) frente a porta‑herramientas largos clásicos en aplicaciones limitadas por amortiguamiento
• Uso previsto: fresado profundo, gran voladizo, mecanizado de piezas con alto L/D
• Efecto: reduce el chatter para mejorar el acabado superficial y prolongar la vida de la herramienta
• Recursos visuales: imágenes de producto y elementos de la familia disponibles en el catálogo / eCatalog del fabricante (ver Galería de imágenes)
