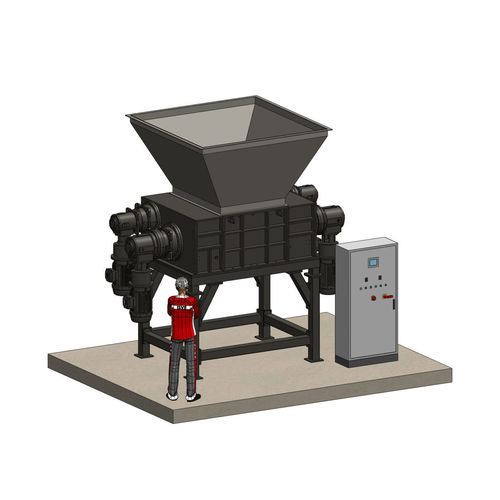

Destrozador de cuatro ejes 100130S-MAX

de residuos industrialescon transportadorreforzado

Resumen del producto:
El 100130S-MAX es un triturador industrial de 4 ejes de servicio pesado con cámara de corte 1000×1300 mm. Combina dos ejes de cuchillas y dos ejes de introducción/convoyador, equipados con discos introductores y cuchillas resistentes al desgaste. Está accionado por cuatro motorreductores con potencia total de 90 kW y está diseñado para aplicaciones continuas en reciclaje pesado.

Características principales:

• Potencia instalada total: 90 kW (30 + 30 + 15 + 15 kW)
• Transmisión: por engranajes con reductores epicicloidales
• Ejes de cuchillas: 2
• Cuchillas endurecidas: 20 unidades, 50 mm de espesor, acero especial anti-desgaste
• Ejes de introducción/convoyador: 2
• Discos introductores/convoyador: 20 unidades (acero 42CrMo)
• Velocidad media de las cuchillas: 12–15 rpm
• Accesorios: control de bajada de cribas intercambiables; cajón conectable a sistema de aspiración o cinta; redes de protección
• Seguridad: paro de emergencia, contacto de tolva cerrada, puerta frontal con micro de seguridad
• Peso aproximado: 12 t
• Normas: conforme CE

Construcción del triturador:

• Estructura en chapa electrosoldada de gran espesor
• Soportes de rodamientos tipo rodillo barril con sellado contra polvo y líquidos
• Ejes de alta resistencia y anti-torsión
• 20 cuchillas en acero especial anti-desgaste de 50 mm de espesor
• 20 discos introductores en acero 42CrMo
• 2 reductores epicicloidales para ejes de cuchillas
• 2 reductores epicicloidales para ejes de introducción
• Motores ejes cuchillas: 2 x 45 kW multitensión/multifrecuencia, clase IE3
• Motores discos: 2 x 22 kW multitensión/multifrecuencia, clase IE3
• Tolva reforzada electrosoldada para carga superior
• Base con cajón conectable a extracción/convoyador o conjunto de redes de protección y puerta frontal

Sistema de control:

• Cuadro eléctrico conforme CEE con limitador de par que invierte los rotores en caso de sobrecarga
• PLC SIEMENS S7-1200 para control de periféricos
• Pantalla táctil color de 6 in. para ajuste de parámetros
• Programa de autoajuste AUTO TUNING ISVE
• Software preparado para controlar sistemas de carga, molino refinador y sistemas de aspiración
• Funciones de parada de emergencia y control de seguridad
• ISVE MAINTENANCE PROGRAM para avisos de mantenimiento
• Predisposición para teleasistencia y SAFETY SERVER CONNECTION ISVE para supervisión en tiempo real
• Ejecución conforme a normas CE

Especificaciones técnicas:

• Modelo: 100130S-MAX
• Cámara de corte (ancho x alto): 1000 x 1300 mm
• Potencia instalada total: 90 kW (30 + 30 + 15 + 15 kW)
• Tipo de transmisión: por engranajes con reductores epicicloidales
• Ejes de cuchillas: 2
• Ejes de introducción/convoyador: 2
• Cuchillas endurecidas: 20 piezas, 50 mm de espesor, acero especial anti-desgaste
• Discos introductores: 20 piezas, acero 42CrMo
• Velocidad media cuchillas: 12–15 rpm
• Motores: cuchillas 2 x 45 kW (IE3), discos 2 x 22 kW (IE3)
• Peso aproximado: 12 toneladas
• Seguridad: paro de emergencia, contacto tolva cerrada, puerta frontal con micro
• Opcionales: control de bajada de cribas intercambiables; cajón para aspiración o cinta; redes de protección
• Automatización: SIEMENS S7-1200; pantalla táctil 6 in.; AUTO TUNING ISVE; predisposición teleasistencia
• Normativa: CE
