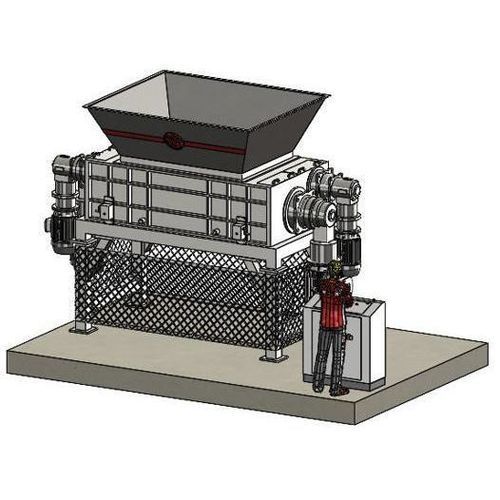

Destrozador de cuatro ejes 180130S-MAX

de residuos industrialescon transportadorreforzado

Resumen
El 180130S-MAX es una trituradora industrial de cuatro ejes con una boca de carga de 1.800×1.300 mm. Combina dos ejes de corte y dos ejes de alimentación/convoyaje y está accionada por cuatro motorreductores para una potencia instalada total de 120 kW (2×45 kW para los ejes de corte, 2×15 kW para los ejes de alimentación). La serie MAX está diseñada para trabajos pesados en reciclaje y pretrituración.

Características principales

• Potencia instalada total: 120 kW (2×45 kW + 2×15 kW)
• Transmisión: por engranajes
• Número de ejes de corte: 2
• Cortadores templados: 36 unidades, espesor 50 mm
• Número de ejes de alimentación/convoyaje: 2
• Discos de introducción: 36 con 4 picos, acero 42CrMo
• Velocidad media de los cortadores: 10–15 rpm
• Accesorios: control de descenso, rejilla intercambiable
• Seguridad: parada de emergencia, contacto de tolva cerrada, microinterruptores de seguridad
• Peso (aprox.): 16 T
• Ejecución conforme a normas CE

Características de la trituradora

• Estructura en chapa de acero electrosoldada de gran espesor
• Soportes de rodamiento de rodillos con sistema de sellado contra polvo y líquidos
• Ejes de alta resistencia a torsión y flexión
• 36 cuchillas en acero especial resistente al desgaste, 50 mm de espesor
• 36 discos insertadores en 42CrMo
• 2 reductores epicicloidales para los ejes de corte
• 2 reductores epicicloidales para los ejes de entrada
• Motores: 2×45 kW multi-voltaje/multi-frecuencia (IE3) para ejes de corte
• Motores: 2×15 kW multi-voltaje/multi-frecuencia (IE3) para ejes de alimentación
• Tolva reforzada electrosoldada, preparada para carga superior
• Base con cajón conectable a sistema de aspiración/transportador o redes de protección con puerta frontal y micro de seguridad

Sistema de control

• Cuadro eléctrico conforme a normas CEE/CE con limitador de par que invierte el movimiento en caso de sobrecarga
• PLC SIEMENS S7-1200 para control de periféricos
• Pantalla táctil color 6" para ajuste de parámetros
• Programa AUTO TUNING ISVE de autorregulación
• Software preparado para controlar sistemas de carga, molino refinador y/o sistema de aspiración
• Funciones de parada de emergencia para seguridad
• PROGRAMA DE MANTENIMIENTO ISVE: alertas de mantenimiento en HMI
• Predisposición para teleasistencia y SAFETY SERVER CONNECTION ISVE (supervisión en tiempo real)
• Ejecución según normas CE

Características / especificaciones técnicas

• Modelo: 180130S-MAX
• Boca de carga (A×H): 1.800×1.300 mm
• Cámara de corte: 1.800×1.300 mm
• Potencia instalada total: 120 kW (2×45 kW + 2×15 kW)
• Ejes de corte: 2
• Cuchillas templadas: 36, 50 mm de espesor
• Ejes de alimentación: 2
• Discos insertadores: 36 (4 picos), 42CrMo
• Velocidad media de corte: 10–15 rpm
• Motores ejes de corte: 2×45 kW, IE3
• Motores ejes de alimentación: 2×15 kW, IE3
• Peso aprox.: 16 T
• Construcción: chapa electrosoldada de gran espesor; tolva reforzada
• Seguridad: parada de emergencia, contactos de cierre de tolva, limitador de par
• Control: SIEMENS S7-1200, HMI 6", AUTO TUNING ISVE
• Certificación: ejecución conforme a normas CE
