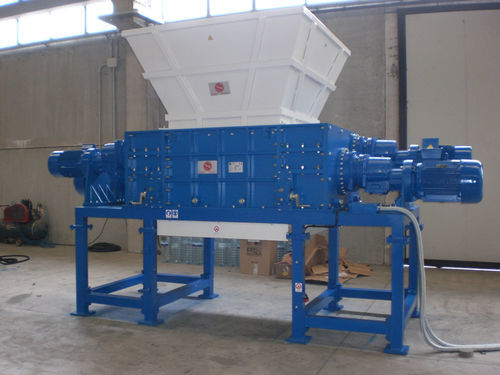

Destrozador de cuatro ejes 120130S-MAX

de metalresiduos sólidos a granelde neumáticos

Descripción general
El 120/130S-MAX es una trituradora de 4 ejes de uso pesado con boca/cámara de corte de 1.200×1.300 mm. Combina dos ejes de fresas y dos ejes introductores con discos de alimentación y se suministra en distintas configuraciones de potencia con cuatro motoreductores. Diseñada para tareas exigentes de reciclaje y pretriturado.

Características principales

• Potencia instalada (configuraciones): 81 kW / 91 kW / 104 kW / 134 kW (según configuración)
• Transmisión: por engranajes
• N.º de ejes fresas: 2
• N.º de fresas templadas: 26 (50 mm) o 30 (40 mm); espesores disponibles: 40 mm, 50 mm, 70 mm
• N.º de ejes de introducción: 2
• N.º de discos de introducción: 26 o 30 (4 puntas, espesor según configuración)
• Revoluciones medias de las fresas: 12–18 rev/min (según configuración)
• Producción: aprox. 3–6 t/hora (dependiendo del material y la granulometría requerida)
• Accesorios: motorreductor hidráulico para criba intercambiable
• Seguridad: parada de emergencia, contacto de cierre de tolva
• Peso aprox.: 10–12,5 t (según configuración)
• Realización conforme a normas CE

Recomendaciones de uso
Máquina pesada indicada para materiales voluminosos y de difícil procesamiento. Adecuada como pretrituradora independiente para piezas voluminosas o como trituradora secundaria combinada con una criba para controlar el tamaño de salida.

• Parachoques de coches y camiones
• Depósitos de polipropileno
• Chatarra volumétrica
• Neumáticos
• Pieles y trapos
• Bidones y tambores metálicos
• Residuos hospitalarios
• Residuos navales

Características del triturador

• Soporte en chapa de acero electrosoldada de gran espesor
• Soportes de rodamientos con estanqueidad contra polvo y líquidos
• Ejes de alta resistencia
• Fresas especiales anti-desgaste (26–30 unidades según configuración) con geometría multi-punta
• Discos de introducción (26–30 unidades) con perfil multi-punta para mejorar la captura de cuerpos voluminosos
• Reductores epicicloidales para accionamiento de ejes de fresas y de introducción
• Motores Siemens para accionamientos según configuración
• Criba intercambiable con servocontrol hidráulico para mantenimiento y sustitución
• Tolva reforzada electrosoldada preparada para carga por "araña"
• Base en tubulares de acero electrosoldados con redes de protección y micro de seguridad

Características del sistema de control

• Cuadro eléctrico conforme CE con limitador de par que invierte el movimiento en caso de sobrecarga
• PLC Siemens S7-1200 para control de periféricos
• Pantalla táctil SIMATIC Siemens para ajuste de parámetros
• Software previsto para controlar sistemas de carga, la trituradora y el equipo de aspiración
• Funciones de parada de emergencia y control de seguridad
• Programa de mantenimiento ISVE para señalizar operaciones periódicas
• Producción variable según tipo de material y granulometría: rango típico 3–6 t/hora
• Realización conforme a normas CE

Especificaciones técnicas

• Modelo: 120/130S-MAX
• Boca / cámara de corte: 1.200 × 1.300 mm
• Potencia instalada total: configuraciones disponibles 81 / 91 / 104 / 134 kW
• Transmisión: engranajes
• N.º de ejes fresas: 2
• Fresas templadas: 26 (50 mm) o 30 (40 mm); opción 70 mm
• N.º de ejes de introducción: 2
• N.º de discos de introducción: 26 o 30 (4 puntas)
• Revoluciones medias: 12–18 rev/min
• Producción estimada: aprox. 3–6 t/hora
• Peso aprox.: 10–12,5 t
• Motores: ejes de fresas accionados por motores Siemens (p.ej. 30 o 37 kW); ejes de introducción por motores Siemens (p.ej. 15 kW) según configuración
• Criba intercambiable con servocontrol hidráulico
• Control: PLC Siemens S7-1200 y panel táctil SIMATIC
• Seguridad: parada de emergencia, contacto de cierre de tolva; conforme CE
