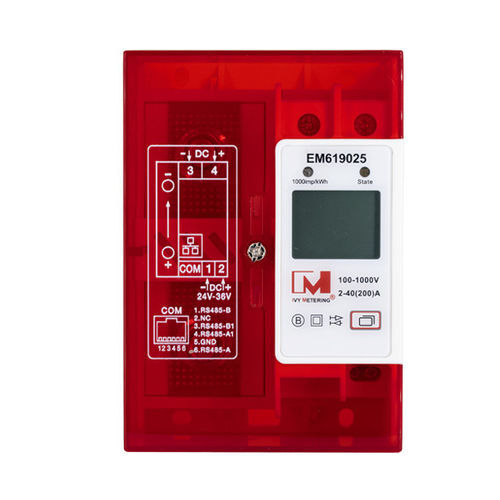

Contador de energía eléctrica trifásico EM619025

en riel DINRS-485con comunicación integrada

Introducción del producto
El EM619025 es un contador de energía CC bidireccional para aplicaciones comerciales e industriales. Mide tensiones CC de 100~1000V y está disponible en variantes de corriente primaria para sistemas de 200A, 400A y 650A. Dispone de comunicaciones RS485 y Ethernet y admite Modbus, HTTP-JSON y OCMF. Está certificado para facturación legal según MID y PTB Eichrecht, apto para cargadores rápidos EV, instalaciones solares y BESS.

Características principales y ventajas técnicas

• Amplio rango de medición (bidireccional): modelos 200A / 400A / 650A; mide 100~1000V CC y registra flujos de carga y descarga.
• Conectividad IoT y protocolos: interfaces dobles (RS485, Ethernet). Soporta Modbus RTU y DLT/645-2007 por RS485; HTTP-JSON y HTTP-OCMF por Ethernet para integración con la nube y EMS.
• Sistema de alarmas y protecciones: detección en tiempo real y alarmas por sobretemperatura, sobrecorriente y manipulación magnética; incluye autodiagnóstico, protecciones de seguridad y compensación de pérdidas de línea.
• Conformidad metrológica legal: certificado MID y PTB Eichrecht para facturación comercial, garantizando precisión e integridad de datos.

Parámetros técnicos (tabla)
Modelo producto | EM619025 | EM619026 | EM619027
Corriente | 200A | 400A | 650A
Corriente máxima | 2A | 4A | 6A
Corriente máxima de medida | 160mA | 320mA | 480mA
Tensión nominal | 100~1000V
Entrada de tensión auxiliar | 24~36V DC
Métodos de comunicación | RS485, Ethernet
Protocolo de comunicación | RS485: Modbus RTU / DLT/645-2007. Ethernet: HTTP-JSON / HTTP-OCMF.
Precisión | ±1% (corriente/tensión/potencia), Clase de energía 1

Aplicaciones de medición DC

• Estaciones de carga DC para VE (cargadores rápidos de alta potencia): facturación legal y medida de redes de carga vía OCMF.
• Sistemas fotovoltaicos: monitorización de la generación CC antes del inversor para optimizar rendimiento.
• Sistemas de almacenamiento de energía (BESS): seguimiento de flujos bidireccionales para gestión de baterías y servicios de red.
• Centros de datos: monitorización energética para microredes CC y gestión de alimentación de racks.
• Estaciones base de telecomunicaciones: medición fiable de la alimentación CC para infraestructura crítica.

Características técnicas / especificaciones

• Modelo: EM619025 (también EM619026, EM619027)
• Tipo de medidor: contador de energía CC bidireccional
• Opciones de corriente primaria: 200A (EM619025), 400A (EM619026), 650A (EM619027)
• Corriente máxima: 2A / 4A / 6A (según modelo)
• Corriente máxima de medida: 160mA / 320mA / 480mA
• Rango de tensión nominal: 100 ~ 1000 V DC
• Entrada de tensión auxiliar: 24 ~ 36 V DC
• Interfaces de comunicación: RS485, Ethernet
• Protocolos soportados: Modbus RTU, DLT/645-2007 (RS485); HTTP-JSON, HTTP-OCMF (Ethernet)
• Precisión: ±1% (corriente/tensión/potencia), Clase de energía 1
• Alarmas y protecciones: sobretemperatura, sobrecorriente, detección de manipulación magnética, autodiagnóstico, protecciones de seguridad, compensación de pérdidas de línea
• Conformidad: certificado MID y PTB Eichrecht para facturación comercial
• Aplicaciones típicas: cargadores DC rápidos para VE, monitorización PV, BESS, centros de datos, estaciones base telecom
