Máquina de corte con chorro de agua abrasivo 5-Axis

para cerámicapara materiales compuestospara material plástico

Resumen
Sistemas de corte por chorro de agua de 5 ejes diseñados para fabricación de alta precisión en metales, composites, cerámica, piedra y plásticos. Los modelos 4021-5AXG y 6021-5AXG ofrecen grandes áreas de corte y sensores integrados para producción automatizada y repetible.

Características clave

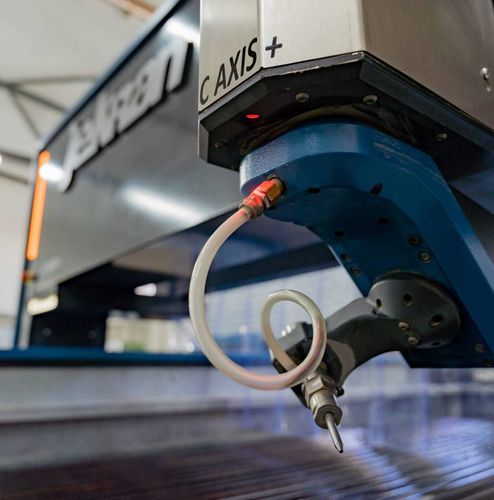

• Diseño de boquilla que elimina tuberías externas para facilitar el mantenimiento y una disposición de máquina más limpia.
• Sistemas integrados de cámara y sondeo que proporcionan detección en tiempo real y ajustes dinámicos de trayectoria.
• Versatilidad de materiales: configurado para metales, composites, cerámica, piedra, vidrio y plásticos en entornos de producción industrial.

Especificaciones técnicas

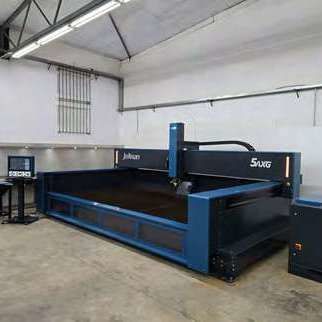

• Modelo 4021-5AXG — Área de corte: 4100 x 2100 mm; recorridos X/Y/Z: 4100 / 2100 / 200 mm; Velocidad máxima: 25 m/min; Precisión lineal: +/- 0.02 mm; Repetibilidad: +/- 0.02 mm; Opciones de bomba: Jekran direct-drive 22 kW / 30 kW (hasta 4 000 bar / 58 000 psi); Ejemplo de huella: 8.5 x 3.4 m.
• Modelo 6021-5AXG — Área de corte: 6100 x 2100 mm; recorridos X/Y/Z: 6100 / 2100 / 200 mm; Velocidad máxima: 25 m/min; Precisión lineal: +/- 0.02 mm; Repetibilidad: +/- 0.02 mm; Opciones de bomba: Jekran direct-drive 22 kW / 30 kW (hasta 4 000 bar / 58 000 psi); Ejemplo de huella: 10.5 x 3.4 m.

Especificaciones técnicas de la bomba

• Modelo 22 Direct Drive — Potencia motor servo eléctrico: 30 HP (22 kW); Eficiencia: ~90%; Presión de salida: 58 000 psi (4 000 bar); Orificio y caudal: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Huella LxAnxAl: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Modelo 30 Direct Drive — Potencia motor servo eléctrico: 40 HP (30 kW); Eficiencia: ~90%; Presión de salida: 58 000 psi (4 000 bar); Orificio y caudal: 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm); Huella LxAnxAl: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Notas adicionales
Las dimensiones de huella son orientativas: la bomba de alta presión, la tolva de abrasivo, la estructura de extracción y la consola pueden ubicarse de forma distinta según el taller del cliente.

Familia de producto / Características técnicas

• Familia de producto: sistemas de corte 5-Axis por Jekran.
• Modelos estándar: 4021-5AXG (4100 x 2100 mm) y 6021-5AXG (6100 x 2100 mm); configuraciones a medida disponibles.
• Cámara y sondeo integrados para alineado automático y adaptación de trayectorias.
• Opciones de bomba: bombas Jekran direct-drive (22 kW / 30 kW) hasta 4 000 bar (58 000 psi).
• Aplicaciones típicas: componentes aeroespaciales, fabricación arquitectónica, prototipado y producción industrial.
