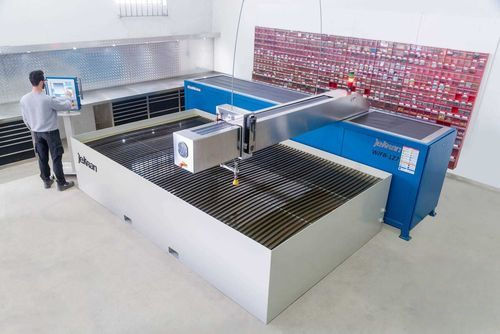

Máquina de corte con chorro de agua abrasivo WJFB

para materiales compuestospara aluminiopara acero inoxidable

Resumen
El WJFB es una máquina industrial de corte por chorro de agua abrasivo con arquitectura de puente móvil (fly-bridge). El puente se mueve en los ejes X e Y mientras la mesa permanece abierta, permitiendo cortes de gran formato con precisión constante. Diseñada para entornos de fabricación, el WJFB admite metales, piedra, vidrio y composites avanzados sin deformación térmica. Embalaje compacto y dimensiones aptas para contenedor facilitan el transporte e instalación en obra.

Características clave

• Diseño de puente móvil para mejor accesibilidad a piezas sobredimensionadas e irregulares.
• Configuración de cama abierta para carga de planchas y paneles grandes desde arriba o los laterales.
• Sistema de movimiento lineal de alta precisión con exactitud ±0,03 mm y repetibilidad ±0,02 mm.
• Velocidad máxima de desplazamiento 12 m/min para procesamiento eficiente de gran formato.
• Compatible con bombas Jekran de accionamiento directo (22 kW / 30 kW) hasta ~4.000 bar.
• Apto para metales, piedra, vidrio y composites — sin zona afectada por calor.

Diseño / Casos de uso
Diseñado para fabricación a escala industrial y talleres personalizados: el WJFB gestiona el corte de placas gruesas, nesting en grandes planchas, paneles arquitectónicos de piedra y componentes delicados de composites o vidrio que requieren corte sin aporte térmico.

Especificaciones técnicas

• Nombre del modelo: WJFB (WaterJet Fly Bridge).
• Tamaños nominales disponibles: 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• Recorrido X: 1.220 mm / 2.490 mm / 3.658 mm (según modelo).
• Recorrido Y: 1.220 mm / 1.500 mm / 2.130 mm (según modelo).
• Recorrido Z: 170 mm (todos los modelos).
• Velocidad máxima de traslación: 12 m/min.
• Exactitud lineal: ±0,03 mm. Repetibilidad: ±0,02 mm.
• Ejemplos de huella (varía según disposición de bomba/depósito): 2,6 x 2,05 m; 3,28 x 2,8 m; 4,7 x 3,5 m.

Especificaciones técnicas de la bomba

• Modelo 22 Direct Drive — Potencia motor servo eléctrico: 22 kW (30 HP); Eficiencia ≥ 90 %; Presión de salida: ~58.000 psi (4.000 bar); Orificio & caudal: 0,011" / 0,82 gpm (0,3 mm / 3,1 lpm); Huella: 1.110 x 800 x 1.065 mm.
• Modelo 30 Direct Drive — Potencia motor servo eléctrico: 30 kW (40 HP); Eficiencia ≥ 90 %; Presión de salida: ~58.000 psi (4.000 bar); Orificio & caudal: 0,014" / 1,1 gpm (0,35 mm / 4,2 lpm); Huella: 1.110 x 800 x 1.065 mm.

Aplicaciones y beneficios

• Corte a gran formato para fabricación industrial y trabajo metálico a medida.
• Cortes sin aporte térmico que preservan la microestructura de los metales y la integridad de composites/vidrio.
• Configuraciones flexibles y embalaje compacto para instalación rápida en obra.

Datos técnicos adicionales

• Opciones estándar de bomba: Jekran Pump modelo 22 (22 kW) y 30 (30 kW), variantes de accionamiento directo.
• Ejemplos de orificios/caudales: 0,011" (0,3 mm) / 3,1 lpm y 0,014" (0,35 mm) / 4,2 lpm.
• Materiales típicos de corte: acero, inox, aluminio, piedra, vidrio, fibra de carbono y composites avanzados.
