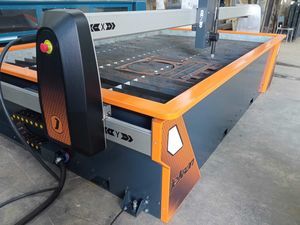

Máquina de corte con chorro de agua abrasivo Combo

de plasmapara compuestospara metal

Resumen
El Combo es un sistema de corte híbrido que integra chorro de agua abrasivo de doble boquilla y una cabeza de plasma en un único pórtico. Ofrece procesamiento flexible para metales, aleaciones, materiales compuestos y materiales en capas, permitiendo uso selectivo o simultáneo de ambos métodos. La máquina está diseñada para ofrecer precisión repetible, adaptabilidad funcional e integración en flujos de fabricación industriales.

Características clave

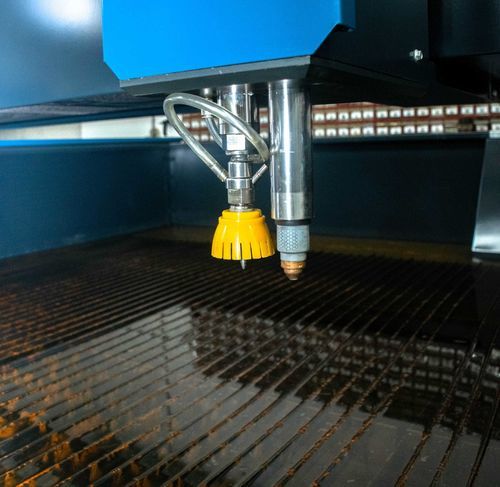

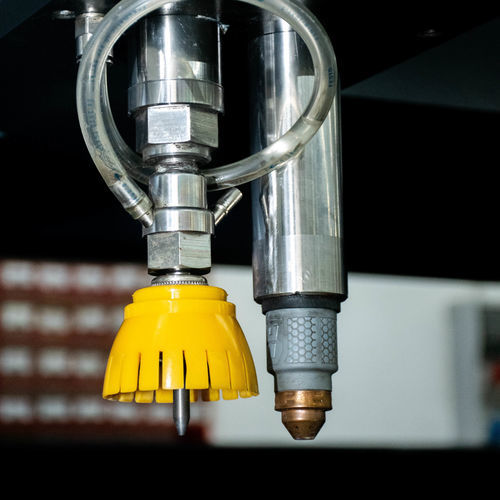

• Sistema híbrido de doble modo: cabezas de chorro de agua y plasma montadas en un mismo pórtico con transición rápida entre modos para ajustarse al material y al ciclo de producción.
• Control independiente de boquillas: control dedicado para cada cabeza que permite uso selectivo o concurrente, admitiendo cortes rugosos por plasma y detalles finos por chorro de agua en el mismo programa.
• Inteligencia adaptativa del material: sensores y algoritmos de control miden el tipo y espesor del material y ajustan parámetros de corte en tiempo real para optimizar calidad y productividad.

Modelos y tabla principal
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabla bomba/accionamiento (modelos y especificaciones)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Notas
*Las dimensiones de ocupación son orientativas. La bomba HP, la tolva de material, la estructura de extracción de granalla y la consola pueden ubicarse para adecuarse al espacio del cliente.

Especificaciones técnicas

• Producto: sistema Combo chorro de agua de doble boquilla + plasma
• Modelos disponibles: 4021-Combo, 6021-Combo
• Recorrido X: 4100 mm (4021), 6100 mm (6021)
• Recorrido Y: 2100 mm
• Recorrido Z: 200 mm
• Velocidad máx.: 25 m/min
• Precisión lineal: ±0.03 mm
• Repetibilidad: ±0.02 mm
• Opciones de bomba: Jekran Pump modelo 22 (22 kW / 30 HP) o modelo 30 (30 kW / 40 HP) direct drive
• Salida de bomba: hasta 58,000 psi / 4,000 bar
• Orificio y caudal chorro de agua: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) y 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unidades plasma: compatibles con Hypertherm o GYS
• Control independiente de boquillas: cada cabeza con control dedicado para operación simultánea o selectiva
• Captores adaptativos: análisis en tiempo real de material/espesor y ajuste automático de parámetros
• Ocupación orientativa: 8.5 x 3.4 m (4021) y 10.5 x 3.4 m (6021) (posicionamiento bomba/tolva/consola flexible)
• Huella típica de la bomba (unidad): 1110 x 800 x 1065 mm (referencia por unidad de bomba)
