Stepper para eje de transmisión 8HS20 series

para eje de transmisiónpara ejede eje

Descripción del producto

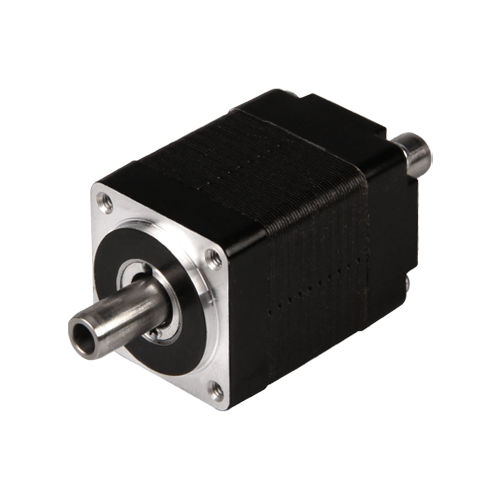

El motor paso a paso de eje hueco Tamaño 8 (20 mm) de DINGS ofrece hasta 0,02 N·m de par de retención y está disponible en dos variantes de longitud y características eléctricas. El eje hueco facilita aplicaciones con paso de eje y la integración de codificadores tipo hueco para instalaciones compactas.

Características del motor
Número de modelo | Voltaje nominal (V) | Corriente (A) (RMS) | Resistencia (Ω) | Inductancia (mH) | Par de retención (N·m) | Par de detención (N·m) | Longitud del motor (mm)
8HS2028 | 2.55 | 0.5 | 5.1 | 1.5 | 0.014 | 0.002 | 28
8HS2038 | 4.4 | 0.5 | 8.8 | 2.7 | 0.020 | 0.004 | 38

Dibujo dimensional
Se proporcionan dibujos dimensionales e imágenes del producto para el Tamaño 8 (20 mm) para verificar dimensiones generales y de montaje.

Curvas de rendimiento de par
CONDICIONES DE PRUEBA: Medido a 24 VCC con el controlador chopper bipolar DS-OLS8-FRS4 al corriente nominal (RMS). El par varía según la tensión de alimentación y la configuración del driver; se recomienda una margen de seguridad del 50 % en el diseño.

Opciones

• Opción de encoder EK1 disponible con múltiples resoluciones y tipos de salida.

Resolución (CPR): 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000

Códigos de salida single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Códigos de salida diferencial: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P

Especificaciones técnicas

• Marca: DINGS
• Familia de producto: serie 8HS20 — Motor paso a paso de eje hueco (Tamaño 8 / 20 mm)
• Modelos disponibles: 8HS2028 (longitud 28 mm), 8HS2038 (longitud 38 mm)
• Par de retención máximo: hasta 0,020 N·m (según modelo)
• Datos eléctricos (8HS2028): Voltaje nominal 2,55 V; Corriente 0,5 A (RMS); Resistencia 5,1 Ω; Inductancia 1,5 mH
• Datos eléctricos (8HS2038): Voltaje nominal 4,4 V; Corriente 0,5 A (RMS); Resistencia 8,8 Ω; Inductancia 2,7 mH
• Par de detención: 0,002 N·m (8HS2028), 0,004 N·m (8HS2038)
• Condiciones de prueba: 24 VCC con controlador DS-OLS8-FRS4 bipolar al corriente nominal
• Opciones: Encoder EK1 — múltiples resoluciones, salidas single-ended o diferenciales
• Personalización: devanados especiales, modificaciones de eje y montaje de encoder hueco disponibles bajo pedido
