Stepper para eje de transmisión 14HS20 series

para eje de transmisiónde ejepara eje

Descripción del producto

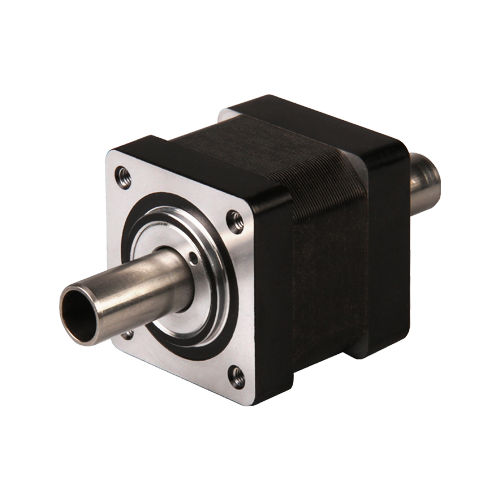

El motor paso a paso de eje hueco Tamaño 14 (35 mm), disponible en los modelos 14HS2033 y 14HS2045, ofrece hasta 0,36 N·m de par de retención y está diseñado para sistemas de movimiento industriales compactos que requieren paso de eje o integración directa de codificador.

Características del motor
N.º de modelo; Tensión nominal (V); Corriente (A [RMS]); Resistencia (Ω); Inductancia (mH); Par de retención (N·m); Par de detención (N·m); Longitud del motor (mm)
14HS2033; 3,5; 1,0; 3,5; 3,6; 0,15; 0,006; 33,6
14HS2045; 6; 1,0; 6; 7,8; 0,32; 0,01; 45,6

Dibujo dimensional
Se facilitan dibujos dimensionales e imágenes del producto para el Tamaño 14 (35 mm) para apoyar la integración mecánica y la verificación de disposición.

Curvas de rendimiento de par
CONDICIÓN DE PRUEBA
Medido a 24 VDC con el controlador chopper bipolar DS-OLS8-FRS4 al corriente nominal (RMS). El par del motor varía según la tensión de alimentación y la configuración del controlador; se recomienda un margen de diseño del 50 % para aplicaciones industriales continuas.

Opciones — Opción de codificador

• Resolución (CPR): 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000
• Códigos de salida single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
• Códigos de salida diferencial: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q

Especificaciones técnicas

• Serie: Motor paso a paso de eje hueco (Tamaño 14 / 35 mm)
• Par de retención máximo: 0,36 N·m
• Modelo 14HS2033 — Tensión nominal: 3,5 V; Corriente (RMS): 1,0 A; Resistencia: 3,5 Ω; Inductancia: 3,6 mH; Par de retención: 0,15 N·m; Par de detención: 0,006 N·m; Longitud del motor: 33,6 mm
• Modelo 14HS2045 — Tensión nominal: 6 V; Corriente (RMS): 1,0 A; Resistencia: 6 Ω; Inductancia: 7,8 mH; Par de retención: 0,32 N·m; Par de detención: 0,01 N·m; Longitud del motor: 45,6 mm
• Condición de prueba para curvas de par: 24 VDC con controlador chopper bipolar DS-OLS8-FRS4 al corriente nominal (RMS)
• Opciones: integración de codificador en eje hueco, devanados especiales y modificaciones de eje — contactar DINGS para configuración y plazos
