Stepper para eje de transmisión 34HS2076

para eje de transmisiónde ejepara eje

Descripción del producto

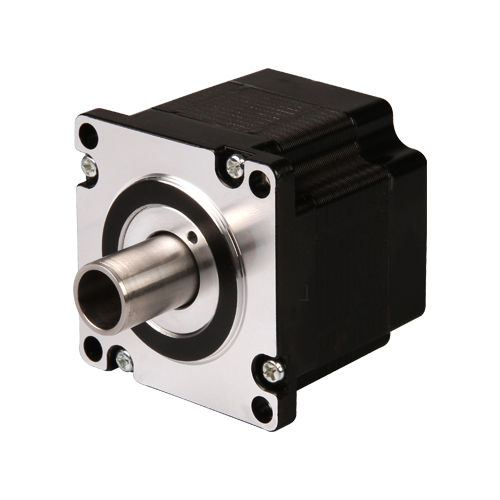

El motor paso a paso híbrido de eje hueco tamaño 34 (86 mm) 34HS2076 proporciona un par de retención máximo de 4.5 N·m. Opciones disponibles: devanados especiales, personalización del eje y ensamblado de codificadores tipo hueco. Contacte con DINGS' para detalles de opciones.

Características del motor (tabla)
Número de modelo | Voltaje nominal (V) | Corriente (A [RMS]) | Resistencia (Ω) | Inductancia (mH) | Par de retención (N·m) | Par de detención (N·m) | Longitud del motor (mm)
34HS2076 | 5.7 | 3.0 | 1.9 | 15 | 4.5 | 0.095 | 76

Dibujo dimensional
Se proporcionan dibujos dimensionales e imágenes de cotas para el tamaño 34 (86 mm) para facilitar la integración mecánica.

Curvas de rendimiento de par
Se proporcionan curvas de par para este modelo. CONDICIÓN DE PRUEBA: Probado a 48 VDC con variador chopper bipolar DS-OLS8-FPD al corriente nominal (RMS). El par puede variar según la tensión, el tipo de controlador y las condiciones de funcionamiento; se recomienda una holgura de seguridad del 50 % en el diseño del sistema.

Opciones - Opción de codificador
Resoluciones de codificador disponibles (CPR): 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000
Salidas del codificador (mapeo de ejemplo): salidas single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8. Salidas diferenciales: A, B, C, D, E, F, G, H, I, J, K, L, M.

Especificaciones técnicas

• Número de modelo: 34HS2076
• Voltaje nominal: 5.7 V
• Corriente (RMS): 3.0 A
• Resistencia por fase: 1.9 Ω
• Inductancia por fase: 15 mH
• Par de retención: 4.5 N·m (máx)
• Par de detención: 0.095 N·m
• Longitud del motor: 76 mm
• Eje: eje hueco, tamaño 34 (86 mm)
• Condición de prueba para curvas de par: 48 VDC con variador chopper bipolar DS-OLS8-FPD al corriente nominal (RMS)
• Opciones: codificador (múltiples resoluciones, salidas single-ended o diferenciales), devanados especiales, personalización del eje, ensamblado de codificador hueco
