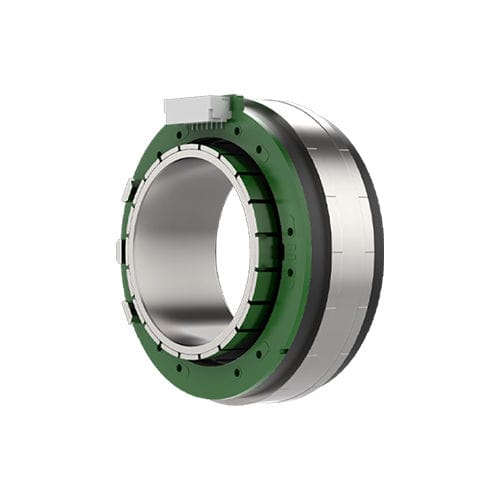

Motor BLDC 85ZWC series

48 Vframeless

Descripción general
El diseño modular del estator y el rotor del motor BLDC sin marco de 85 mm, junto con relaciones de ranura optimizadas, incrementa la densidad de par. El rotor dispone de un amplio orificio interior y el estator está diseñado para instalación empotrada por el cliente, lo que facilita la integración de estructuras de montaje y sistemas de refrigeración a medida. La combinación ranura-polo optimizada reduce el par de engranaje para un funcionamiento suave. La estructura es compacta y altamente integrada.

Características del motor (tabla)
Parámetro | Unidad | 85ZWC25X-1 | 85ZWC35X-1
Referencia del motor | - | 85ZWC25X-1 | 85ZWC35X-1
Diámetro exterior del estator | mm | 85±0.043 | 85±0.043
Diámetro interior del rotor | mm | 52+0.046 | 52+0.046
Longitud total (L) | mm | 20.3 | 30.1
Longitud de apilamiento (L1) | mm | 13.8 | 23.6
Longitud del rotor (L2) | mm | 25±0.2 | 35±0.2
Número de ranuras | - | 18 | 18
Pares de polos | - | 10 | 10
Resistencia entre fases | Ω | 0.14 | 0.06
Inductancia entre fases | mH | 0.34 | 0.12
Método de conexión del bobinado | - | Conexión estrella | Conexión estrella
Clase de aislamiento | - | F | F
Tipo de servicio | - | S2 | S2
Método de retroalimentación | - | Sensor Hall | Sensor Hall
Ángulo de conmutación | - | 120° | 120°
Resistencia dieléctrica (tensión de aguante) | - | 500VAC/1mA/1s | 500VAC/1mA/1s
Resistencia de aislamiento | - | 100MΩ/500VDC | 100MΩ/500VDC
Peso del estator | g | 315 | 460
Peso del rotor | g | 135 | 189
Velocidad sin carga | RPM | 3650 | 4700
Corriente sin carga | A | 0.6 (REF) | 2.4 (REF)
Tensión nominal | VDC | 48 | 48
Potencia nominal | W | 422 | 827
Par nominal | N·m | 1.3 | 2
Velocidad nominal | RPM | 3100 | 3950
Corriente nominal | A | 10.3 | 20.6
Constante de par | Nm/A | 0.16 | 0.117
Constante Back-EMF (valor eficaz) | Vrms/Krpm | 9.7 | 8.66
Par de pico | N·m | 3.9 | 6
Corriente de pico | A | 27 | 62
Inercia del rotor | g·cm² | 1086 | 1520

Dimensiones / Salidas
Tipo de salida: UL1332 AWG16
Colores y función de los cables: Amarillo - Fase U; Rojo - Fase V; Negro - Fase W
Se disponen de planos dimensionales e imágenes para 85ZWC25X-1 y 85ZWC35X-1 (muestran dimensiones externas y detalles de montaje).

Rendimiento de par
Se proporcionan curvas de rendimiento de par para 85ZWC25X-1 y 85ZWC35X-1 que muestran características par/velocidad y curvas de velocidad/empuje.

Especificaciones técnicas

• Diámetro exterior estator: 85±0.043 mm
• Diámetro interior rotor: 52+0.046 mm
• Longitud total (L): 20.3 mm (85ZWC25X-1) / 30.1 mm (85ZWC35X-1)
• Longitud de apilamiento (L1): 13.8 mm / 23.6 mm
• Longitud rotor (L2): 25±0.2 mm / 35±0.2 mm
• Número de ranuras: 18
• Pares de polos: 10
• Resistencia entre fases: 0.14 Ω / 0.06 Ω
• Inductancia entre fases: 0.34 mH / 0.12 mH
• Conexión del bobinado: estrella
• Clase de aislamiento: F
• Tipo de servicio: S2
• Retroalimentación: sensor Hall
• Ángulo de conmutación: 120°
• Resistencia dieléctrica: 500VAC/1mA/1s
• Resistencia de aislamiento: 100MΩ/500VDC
• Peso estator: 315 g / 460 g
• Peso rotor: 135 g / 189 g
• Velocidad sin carga: 3650 RPM / 4700 RPM
• Corriente sin carga: 0.6 A (REF) / 2.4 A (REF)
• Tensión nominal: 48 VDC
• Potencia nominal: 422 W / 827 W
• Par nominal: 1.3 N·m / 2 N·m
• Velocidad nominal: 3100 RPM / 3950 RPM
• Corriente nominal: 10.3 A / 20.6 A
• Constante de par: 0.16 Nm/A / 0.117 Nm/A
• Constante Back-EMF: 9.7 Vrms/Krpm / 8.66 Vrms/Krpm
• Par de pico: 3.9 N·m / 6 N·m
• Corriente de pico: 27 A / 62 A
• Inercia del rotor: 1086 g·cm² / 1520 g·cm²
