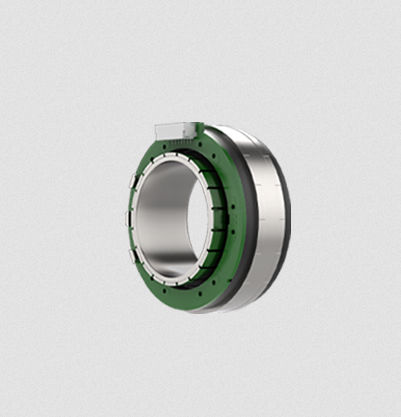

Motor brushless 115ZWC37X-1

48 Vmodularcompacto

Motor BLDC sin marco de 115 mm — Descripción estructural El diseño modular del estator y el rotor en el motor sin marco de 115 mm, junto con las relaciones de ranura optimizadas, mejora la densidad de par del motor. El rotor presenta un amplio orificio interior, y el estator está diseñado para una instalación empotrada por parte del cliente, permitiendo una integración personalizada con estructuras de montaje y sistemas de refrigeración. Este diseño ofrece mayor flexibilidad para aplicaciones personalizadas. La combinación optimizada de ranura y polos reduce eficazmente el par de engrane, garantizando un funcionamiento suave y estable del motor. La estructura es compacta, ligera y altamente integrada. - Número de parte del motor: 115ZWC37X-1 - Diámetro exterior del estator: 115±0.027 mm - Diámetro interior del rotor: 74+0.03 mm - Número de ranuras: 27 - Pares de polos: 15 - Método de conexión de bobinado: Conexión en estrella - Clase de aislamiento: F - Tipo de servicio: S2 - Método de retroalimentación: Sensor Hall - Ángulo de conmutación: 120° - Resistencia de aislamiento (tensión soportada): 1200VAC/3mA/1s - Resistencia de aislamiento: 50MΩ/500VDC - Peso del estator: 815 g - Peso del rotor: 245 g - Velocidad sin carga: 1750 RPM - Corriente sin carga: 1.8 A (REF) - Voltaje nominal: 48 VDC - Potencia nominal: 570 W - Par nominal: 3.9 N·m - Velocidad nominal: 1400 RPM - Corriente nominal: 14.1 A - Constante de par: 0.281 Nm/A - Constante de FEM inversa (valor efectivo): 20.8 Vrms/Krpm - Par máximo: 12.7 N·m - Corriente máxima: 47 A - Momento de inercia: 3930 g·cm²
