Motor brushless 25ZWC10X-1

24 Vmodularcompacto

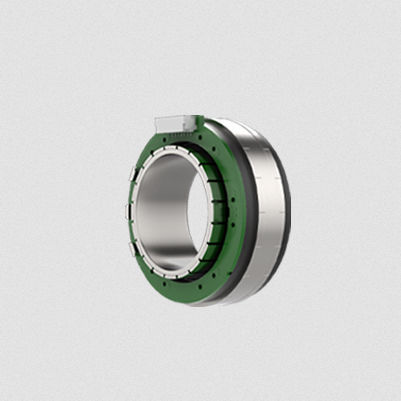

Motor BLDC sin marco de 25 mm — Descripción estructural El diseño modular del estator y el rotor en el motor sin marco de 25 mm, junto con las relaciones de ranura optimizadas, mejora significativamente la densidad de par del motor. El rotor presenta un amplio orificio interior, y el estator está diseñado para una instalación empotrada por parte del cliente, permitiendo una integración personalizada con estructuras de montaje y sistemas de refrigeración específicos. Este diseño ofrece mayor flexibilidad para sistemas personalizados. La combinación optimizada de ranura y polos reduce eficazmente el par de engrane, garantizando un funcionamiento suave y estable del motor. La estructura es compacta, ligera y altamente integrada. - Número de parte del motor: 25ZWC10X-1 - Diámetro exterior del estator: 25mm (±0.016) - Diámetro interior del rotor: 11.6mm (+0.018) - Número de ranuras: 12 - Pares de polos: 7 - Resistencia fase a fase: 0.42Ω - Inductancia fase a fase: 0.123mH - Método de conexión de bobinado: Conexión en estrella - Clase de aislamiento: F - Tipo de servicio: S2 - Ángulo de conmutación: 120° - Resistencia de aislamiento (Tensión soportada): 600VAC/1s/3mA - Resistencia de aislamiento: 50MΩ/500VDC - Peso del estator: 20g - Peso del rotor: 3.2g - Velocidad sin carga: 26000 RPM - Corriente sin carga: 0.65A (REF) - Voltaje nominal: 24VDC - Potencia nominal: 70W - Par nominal: 0.032 N·m - Velocidad nominal: 22650 RPM - Corriente nominal: 3.8A - Constante de par: 0.009 Nm/A - Constante de FEM inversa (valor efectivo): 0.65 Vrms/Krpm - Par máximo: 0.105 N·m - Corriente máxima: 13A - Momento de inercia: 1.47 g·cm²
