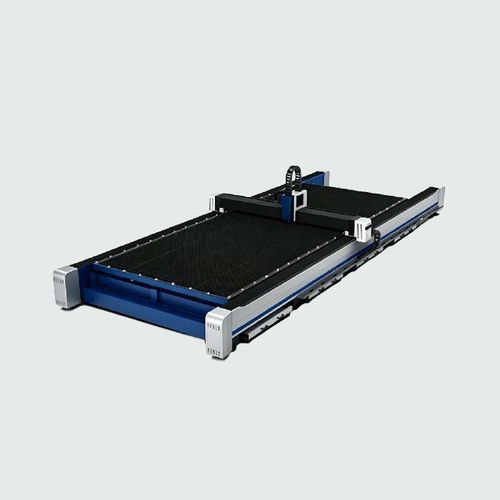

Máquina de corte láser 2D KC series

para acero inoxidablepara acero al carbonopara chapas gruesas

Descripción corta

• Cama segmentada modular con longitud personalizable
• Arquitectura con pieza estática y pórtico móvil
• Procesado de alta precisión para placas sobredimensionadas
• Extracción inteligente por zonas de polvo y escoria

Características clave

• Diseño de cama modular escalable: Arquitectura de cama segmentada modular que permite la personalización de la longitud y la extensión in situ mediante un enfoque por bloques sin reemplazar toda la máquina.
• Pieza fija y pórtico móvil para precisión: Configuración de cama estática y pórtico móvil que mantiene las placas pesadas inmóviles durante el corte para eliminar errores por inercia y mejorar la consistencia dimensional en grandes formatos.
• Extracción zonificada sincronizada e inteligente: Sistema de succión multi-zona sincronizado con la cabeza de corte que concentra la extracción en la zona activa para mejorar la eliminación de polvo y escoria reduciendo el consumo energético.
• Cabezal láser de precisión dinámica elevada: Cabezal láser avanzado con autofoco inteligente que genera un haz concentrado para cortes rápidos y precisos con zona afectada por calor minimizada y bordes limpios.

PARÁMETROS TÉCNICOS
Modelo máquina | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
Área de trabajo | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
Potencia láser | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
Precisión pos. X/Y | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Precisión repet. pos. X/Y | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocidad pos. en enlace máx. | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Aceleración máx. | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensión y frecuencia nominales | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Industrias adecuadas

• Construcción naval
• Estructuras de acero
• Maquinaria de construcción
• Transporte ferroviario
• Energía eólica
• Equipos energéticos
• Ingeniería de puentes
• Grandes centros de servicio de acero

Escenarios de aplicación

• Corte puntual de placas sobredimensionadas
• Procesado de placas gruesas con alta potencia
• Cama modular extensible para ampliación in situ
• Corte biselado en una sola pasada
• Producción continua y estable 24 h

Especificaciones técnicas

• Modelo máquina: KC6025; KC8025; KC12025; KC13032; KC16032
• Área de trabajo (por modelo): 6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• Potencia láser (opciones por modelo): 3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• Precisión de posicionamiento X/Y: ±0.03mm (todos los modelos)
• Precisión de repetibilidad X/Y: ±0.02mm (todos los modelos)
• Velocidad máxima de posicionamiento en enlace: 110 m/min (todos los modelos)
• Aceleración máxima: 1.5G (todos los modelos)
• Tensión y frecuencia nominales: 3PH 380V 50Hz (todos los modelos)
