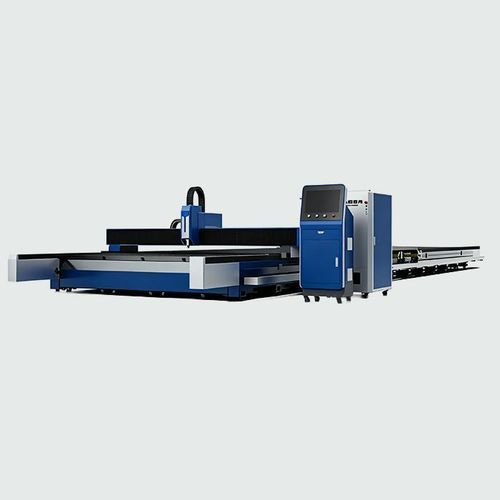

Máquina de corte láser 3D KC series

para aceropara metalpara chapas gruesas

Descripción corta

• Sistema de rieles en el suelo, extensible
• Pórtico de alta dinámica
• Doble accionamiento para alta estabilidad
• Corte biselado 3D opcional ±45°
• Cumple con las normas de seguridad de la UE

1 Área de trabajo ultra-larga con escalabilidad
El sistema de rieles en el suelo puede ampliarse desde configuraciones estándar hasta 12–60 metros (y más) para alojar piezas sobredimensionadas. Sus secciones modulares permiten extensiones in situ con obras civiles mínimas, lo que permite aumentar la capacidad de producción sin sustituir la máquina principal.

2 Pórtico de alta dinámica para alto rendimiento
Diseñado para operación recíproca a alta velocidad, el pórtico se desplaza por los rieles con altas velocidades en vacío para reducir los tiempos fuera de corte. Esta configuración está optimizada para el procesamiento de componentes de gran volumen y formato largo donde la productividad y la repetibilidad son críticas.

3 Viga integrada ligera con sincronización de doble accionamiento
La viga integrada de baja inercia y alta resistencia reduce las vibraciones durante movimientos a alta velocidad. El sistema de doble motor sincronizado proporciona una distribución equilibrada del par y un posicionamiento preciso a lo largo de todo el recorrido para mantener una calidad de corte constante en láminas y perfiles grandes.

4 Sistema de biselado 3D opcional para preparación de soldadura
Actualizable con una cabeza de corte 3D profesional que ofrece inclinación multiángulo ±45°. Capaz de realizar biseles en V, X, Y y K en una sola pasada para reducir la preparación secundaria y mejorar la eficiencia de soldadura en placas gruesas.

Parámetros técnicos
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Área de trabajo: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Potencia láser: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
Precisión posicionamiento X/Y: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Repetibilidad pos. X/Y: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocidad máxima de posicionamiento combinado: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Aceleración máxima: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensión y frecuencia nominales: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Industrias adecuadas
Construcción naval, energía eólica, estructuras de acero, ferrocarril, ingeniería de puentes, maquinaria pesada, recipientes a presión

Escenarios de aplicación
Corte de láminas extra-grandes; procesamiento de placas largas y pesadas; lecho extensible; sistemas de alta potencia 20kW–40kW; longitud personalizada in situ.

Especificaciones / Datos técnicos

• Serie: serie KC
• Opciones de área de trabajo: desde 8000mm*2500mm hasta 34000mm*3200mm según el modelo
• Las opciones de potencia láser varían por modelo (ejemplos: 3kW, 6kW, 20kW, 30kW, 40kW y valores mayores según listado)
• Precisión de posicionamiento X/Y: ±0.03mm
• Repetibilidad X/Y: ±0.02mm
• Velocidad máxima de enlace (posicional): 110 m/min
• Aceleración máxima: 1.5G
• Tensión y frecuencia nominal: 3 fases 380V, 50Hz
• Cabezal de biselado 3D opcional con capacidad multiángulo ±45°
• Rieles en suelo extensibles in situ (diseño modular) para longitudes de ~12 m hasta 60 m y más
