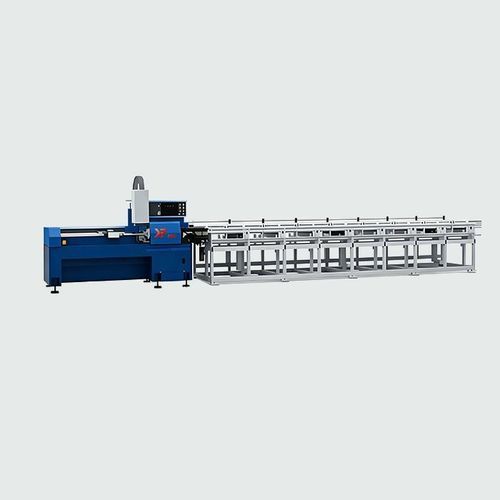

Máquina de corte láser KCT series

para metalde tubosservoaccionada

Descripción breve

• Mandriles especiales de alta precisión para tubos pequeños
• Banco de alta rigidez para mecanizado estable
• Componentes cerrados resistentes al polvo
• Sistema de carga semiautomático opcional

Características clave
Mandriles especializados de ultra precisión
Diseñados para tubos de pequeño diámetro, los mandriles cerrados ofrecen sujeción consistente con una precisión de apriete dentro de ±0,1 mm. Su estructura reduce la contaminación y asegura posicionamiento repetible para piezas delicadas.

Banco pesado de alta rigidez
El bancada se procesa mediante fresado en pórtico y acabado de precisión para maximizar la resistencia a vibraciones, torsión y deformación. Esta rigidez estructural soporta operaciones continuas y estabilidad en producción.

Sistema de carga auxiliar semiautomático (opcional)
El alimentador opcional se adapta a varias especificaciones y longitudes de tubo, permitiendo almacenar hasta 6 tubos para reducir la manipulación manual y aumentar la eficiencia de carga en la línea de producción.

Mandril delantero móvil accionado por servo avanzado
El mandril frontal móvil con accionamiento por servomotor permite que la cabeza láser corte entre los mandriles delantero y trasero, garantizando precisión en piezas largas y manteniendo la concentricidad a alta velocidad.

Parámetros técnicos
Modelo de máquina: KCT3 / KCT6
Rango de sujeción (KCT3): Tubo redondo Φ3–25 mm; Tubo cuadrado □3–23 mm
Rango de sujeción (KCT6): Tubo redondo Φ3–80 mm; Tubo cuadrado □3–80 mm
Potencia láser: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Velocidad rotacional máx.: 300 r/min (KCT3); 200 r/min (KCT6)
Longitud efectiva de corte: 3000 mm (KCT3); 6500 mm (KCT6)
Estructura de mandril: 30 mandriles neumáticos (KCT3); 80 mandriles neumáticos (KCT6)
Voltaje y frecuencia nominales: 3PH 380 V 50 Hz

Sectores adecuados

• Dispositivos médicos
• Herrajes para mobiliario
• Iluminación
• Electrónica
• Ensamblajes de tubería pequeña

Escenarios de aplicación
Corte de microtubos de precisión; tubos de pared delgada y pequeño diámetro; procesos industriales de alta velocidad y estabilidad.

Especificaciones / Datos técnicos

• Modelo: KCT3 / KCT6 (serie KCT)
• Rango de sujeción KCT3: Redondo Φ3–25 mm; Cuadrado □3–23 mm
• Rango de sujeción KCT6: Redondo Φ3–80 mm; Cuadrado □3–80 mm
• Opciones de potencia láser: 1500 W; 3000 W (opcional para KCT6)
• Velocidad rotacional máx.: 300 r/min (KCT3), 200 r/min (KCT6)
• Longitud de corte efectiva: 3000 mm (KCT3), 6500 mm (KCT6)
• Mandriles: 30 mandriles neumáticos (KCT3), 80 mandriles neumáticos (KCT6)
• Voltaje/frecuencia nominal: Trifásico 380 V 50 Hz
