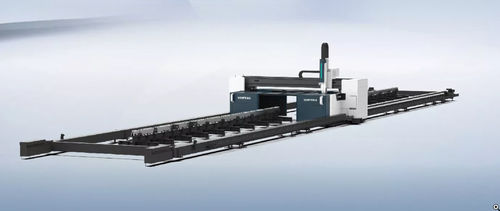

Máquina de corte láser SF1500CH

para acerode perfilesCNC

Descripción general
La máquina de corte láser para perfiles en H SF1500CH es un sistema pórtico de tipo abierto diseñado para el corte recto y el biselado de vigas en H. La estructura de pórtico con doble accionamiento mantiene una fuerza uniforme en la viga para minimizar la deformación y garantizar un procesamiento estable en piezas largas.

Características clave

• Pórtico de doble accionamiento para fuerza de viga equilibrada y menor deformación
• Admite corte recto y biselado de la losa del ala (flange slab) en perfiles en H
• Diseño abierto y estaciones de trabajo dobles para facilitar la carga/descarga
• Ejes giratorios A y B ±180° con protección anticoli­sión y respuesta rápida
• Pasarela/plataforma para el operario para acceso seguro durante la manipulación
• Cabezal láser autofocal con protección IP65 y refrigeración integrada para corte estable continuo
• Sistema CNC configurado para perfiles en H: anidado automático, exportación de informes y compensación de deformaciones

Parámetros técnicos
Modelo: SF1500CH
Potencia láser (kW): 12–30
Área de trabajo (L×A, mm): 28000×3000
Ancho máximo del alma (mm): 1200
Altura máxima del ala (mm): 500
Velocidad máxima sin carga (m/min): 50
Espesor máximo: ≤50 mm (corte recto), ≤35 mm (biselado de ala)
Dimensiones totales (L×A×H, mm): 35670×5900×3030
Precisión de posicionamiento X/Y (mm): ±0,1
Precisión de reposicionamiento X/Y (mm): ±0,05

Aplicaciones

• Componentes de acero para carreteras y puentes
• Fabricación de estructuras de acero y almacenamiento
• Componentes para maquinaria de ingeniería
• Componentes para la industria eléctrica
• Piezas estructurales en construcción naval

Especificaciones

• Modelo: SF1500CH
• Rango de potencia láser: 12–30 kW (típico 20–30 kW para secciones pesadas)
• Área de trabajo: 28000 × 3000 mm
• Ancho máximo del alma: 1200 mm
• Altura máxima del ala: 500 mm
• Espesor máximo de corte: hasta 50 mm (recto), hasta 35 mm (bisel)
• Velocidad máxima sin carga: 50 m/min
• Dimensiones totales: 35670 × 5900 × 3030 mm
• Precisión de posicionamiento (X/Y): ±0,1 mm
• Precisión de reposicionamiento (X/Y): ±0,05 mm
• Cabezal autofocus con protección IP65 y refrigeración integrada
• CNC con anidado automático, exportación de informes y emparejamiento de piezas deformadas
