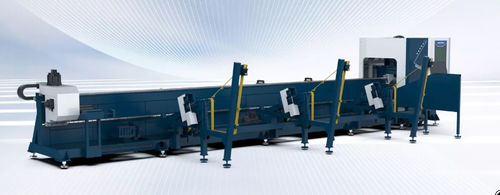

Máquina de corte láser SFPLUS series

para aluminiopara acero inoxidablepara metal

Descripción
La serie PLUS está diseñada para la producción industrial de tubos redondos, cuadrados y rectangulares, ofreciendo elevado rendimiento y repetibilidad estricta. La máquina integra mandriles neumáticos dobles para corte y carga simultáneos, ejes servo y guías de precisión para garantizar movimiento estable y posicionamiento exacto en una amplia gama de materiales y diámetros de tubo.

Puntos destacados

• Mandriles neumáticos dobles que permiten corte y carga concurrentes para minimizar tiempos muertos y mantener operación continua.
• Motores servo y guías lineales de precisión que proporcionan movimiento estable con repetibilidad de ±0,03 mm y precisión de posicionamiento de ±0,05 mm (dependiendo del modelo).
• Alto rendimiento dinámico que ofrece mayor velocidad de corte (objetivo de diseño aproximadamente 50% más rápido frente a modelos comparables).
• Mandril trasero con función de soplado para eliminar residuos de corte y reducir atascos y fallos posteriores.
• Compatible con acero inoxidable, aleaciones de aluminio y tubos de alta reflectividad; admite perfiles redondos, cuadrados y rectangulares.

Especial para tubos pequeños
Control avanzado de energía láser y gestión del haz para minimizar quemaduras, rebabas y deformaciones térmicas en diámetros pequeños. Diámetro mínimo compatible: 15 mm (según variante).

Corte biselado (±45°)
Cabezal de corte con enfoque automático combinado con mandriles neumáticos especializados permite cortes biselados ±45° en tubos redondos, cuadrados y rectangulares, así como en piezas en ángulo y canales. El bisel ±45° es estándar en algunas variantes y opcional en otras.

Carga y descarga
Admite sistemas inteligentes de carga/descarga semiautomáticos y totalmente automáticos que manejan múltiples tubos a la vez. Las piezas cortadas se descargan automáticamente para reducir tiempos de ciclo. La manipulación con control servo garantiza un flujo de material estable y posicionamiento repetible.

Funciones opcionales / avanzadas

• Corte sin cola: corte por encima del mandril para longitudes de cola ultracortas o nulas.
• Escáner de perfil BCW: medición y compensación en tiempo real de desviaciones entre el perfil real del tubo y el plano.
• Limpiador automático de escoria: elimina residuos del interior del tubo durante el corte para mantener la limpieza interior.

Parámetros técnicos
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

Especificaciones técnicas

• Nombre de la serie: PLUS Series
• Repetibilidad: ±0,03 mm
• Precisión de posicionamiento (X/Y): ±0,05 mm
• Velocidad sin carga máx.: hasta 150 m/min (dependiendo del modelo)
• Velocidad de rotación máx. de los mandriles: hasta 240 r/min (dependiendo del modelo)
• Aceleración máx.: hasta 1,5 G (dependiendo del modelo)
• Materiales compatibles: acero inoxidable, aleación de aluminio, tubos de alta reflectividad, etc.
• Diámetro mínimo compatible: 15 mm (variantes para tubos pequeños)
• Corte biselado: ±45° disponible (según modelo / opcional)
• Carga/descarga automática/semi-automática: control servo y accionamiento por motor de precisión
