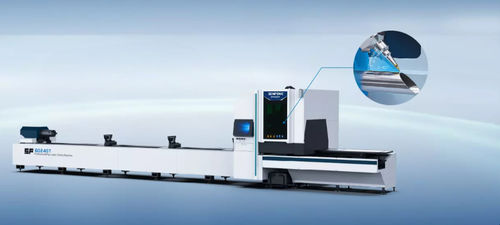

Máquina de corte láser GT series

para acerode perfilesde tubos

Resumen del producto
Cortadora láser para tubos con bisel de SENFENG. Sistema avanzado diseñado para el corte de biseles de alta precisión en tubos y perfiles (redondos, cuadrados, elípticos e irregulares). Permite biselear automáticamente hasta ±45° con alimentación estable y alta velocidad de procesamiento, reduciendo operaciones de preparación posteriores.

Características clave

• Corte de bisel ajustable de 0° a ±45° para diversas preparaciones de soldadura.
• Biselado ±45° de alta calidad que minimiza la necesidad de procesos separados de desbaste.
• Mordazas neumáticas para sujeción automática, garantizando rotación estable y posicionamiento preciso según la forma del tubo.
• Ruedas de soporte flotantes con centrado automático para adaptar distintos diámetros y asegurar movimiento axial constante.
• Alta velocidad de corte y operación automatizada para aumentar la productividad.
• Soporte seguidor que acompaña el movimiento del tubo y funciones de evitación de cabezal para reducir desperdicios.
• Compatible con tubos de acero redondos, cuadrados, elípticos y formas irregulares.

Parámetros técnicos

• Serie: GT Series
• Modelos: SF6024GT, SF6035GT
• Potencia láser: 3 kW – 6 kW
• Rango para tubo redondo: SF6024GT φ50–φ230 mm; SF6035GT φ50–φ360 mm
• Rango para tubo cuadrado: SF6024GT 50×50–230×230 mm; SF6035GT 50×50–360×360 mm
• Precisión de posicionamiento: ±0.05 mm
• Precisión de reposicionamiento: ±0.03 mm
• Velocidad máxima de ejes: hasta 75 m/min (según modelo)
• Velocidad máxima de corte: hasta 75 m/min (según modelo)
• Velocidad de rotación de mordazas: hasta 100 r/min (según modelo)
• Carga máxima de mesa: 260 KG (SF6024GT), 700 KG (SF6035GT)
• Longitud máxima de procesamiento: hasta 6 m
• Diámetro exterior máximo: hasta Ø360 mm (según modelo)

Aplicaciones
Indicado para biseleado en industrias como petróleo y gas, químico, construcción naval y construcción. Proporciona perfiles de bisel precisos para preparación de soldadura, mejora del sellado y resistencia estructural.

Especificaciones técnicas

• Serie: GT Series
• Modelos disponibles: SF6024GT, SF6035GT
• Rango de potencia láser: 3 kW – 6 kW
• Rango tubos redondos: φ50–φ230 mm (SF6024GT); φ50–φ360 mm (SF6035GT)
• Rango tubos cuadrados: 50×50–230×230 mm (SF6024GT); 50×50–360×360 mm (SF6035GT)
• Precisión de posicionamiento: ±0.05 mm; repetida: ±0.03 mm
• Velocidad máxima de ejes: hasta 75 m/min
• Rotación de mordazas: hasta 100 r/min
• Capacidad de carga mesa: 260 KG / 700 KG según modelo
• Longitud máxima de procesamiento: hasta 6 m
• Capacidad O.D. máx.: hasta 360 mm
