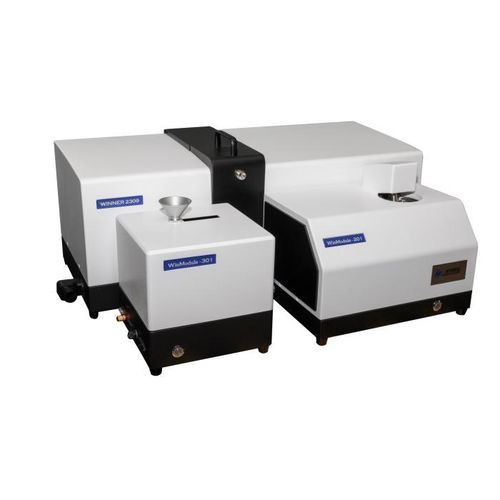

Granulómetro por difracción láser Winner2309A

láserópticode laboratorio

Descripción del producto
Winner2309A es un analizador láser de tamaño de partículas totalmente automático e inteligente. Emplea los principios avanzados de dispersión Mie y difracción de Fraunhofer e integra sistemas modulares de dispersión húmeda y seca. Un sistema de detección fotoeléctrica de alta sensibilidad y resolución y una trayectoria óptica con lentes Canon importadas garantizan precisión y repetibilidad en la distribución de tamaños de partícula. Es adecuado para control de calidad en producción industrial e instituciones de investigación.

Rango de medida
Húmedo: 0,01–3500 μm; Seco: 0,1–3000 μm

Aplicaciones
Apto para polvos, suspensiones y emulsiones. Industrias y materiales típicos: química, materiales magnéticos, farmacéutica, cemento, recubrimientos, alimentación, pesticidas, industria nuclear, electrónica, materiales para baterías, papel, metalurgia, cerámica, materiales de construcción, cosméticos, abrasivos, polvos metálicos y no metálicos, carbonato de calcio, talco, caolín, óxido de aluminio, tierras raras, carburo cementado, catalizadores, agentes espumantes, refractarios, rellenos, grafito, pigmentos, etc.

Ventajas

• Sistema de alineación automática de la trayectoria óptica con motor paso a paso híbrido de cuatro fases que permite posicionamiento a nivel micrón para una alineación óptima y estable.
• Módulos de dispersión separados para húmedo y seco: diseño modular que permite ensamblaje flexible según las características de la muestra para una operación simple y rápida.
• Sistema automático de dispersión de muestras: diseño modular que acorta el circuito, evita la sedimentación de partículas grandes, facilita una dispersión uniforme, reduce el mantenimiento y simplifica la limpieza.
• Software del instrumento: tecnología de ajuste libre que recopila datos de dispersión durante la medición y analiza automáticamente poblaciones multimodales; excelente resolución para partículas menores de 2 μm (validado en 12 clases de tamaño).
• Trayectoria óptica: tecnología patentada de Fourier inversa (trayectoria plegada) con ángulos de prueba de 0,015° a 145° que mejora el rango y la resolución de medida; trayectoria óptica sellada con buena protección contra el polvo.

Métodos de dispersión
Húmedo: ultrasonidos (40 kHz, 60 W, tiempo ajustable), agitación mecánica (0–3000 rpm ajustable), dispersión por circulación integrada (flujo 1–8 L/min, potencia nominal 120 W). Seco: dispersión turbulenta, alimentación automática de la muestra, prueba con un clic.

Software y salidas

• Modelos de análisis: distribución libre, distribución R-R, distribución log-normal y modelos estadísticos por categoría.
• Comparación estadística: comparar múltiples resultados de prueba entre lotes o condiciones de proceso para orientar el control de calidad y costes.
• Procesamiento de datos: análisis estadístico inteligente para obtener resultados representativos.
• Análisis personalizado: salidas configurables para cualquier tamaño característico entre D1 y D100, porcentajes acumulados por encima/debajo de tamaños y rangos definidos.
• Formatos de salida: valores característicos de tamaño, distribuciones diferenciales (intervalos) y gráficos, distribuciones y curvas acumulativas.
• Exportación de informes: Word, Excel, imagen (BMP), texto (TXT) y PDF.
• Operación con un clic: secuencias totalmente automáticas para métodos húmedos o secos que cubren toma de muestra, eliminación de burbujas, dispersión, medición, limpieza y procesamiento de datos.
• Idiomas de interfaz: chino e inglés; otros idiomas disponibles bajo petición.
• GMP: opcional.

Especificaciones / Datos técnicos

• Nombre del modelo: Winner2309A
• Principio: dispersión Mie y Fraunhofer
• Rango de medida: Húmedo 0,01–3500 μm; Seco 0,1–3000 μm
• Velocidad de prueba: mínimo 10 segundos
• Índice de refracción: configurable para una amplia gama de materiales
• Frecuencia de muestreo: hasta 10 kHz
• Número de canales: 116
• Error de exactitud: Húmedo ≤ 0,5 %; Seco ≤ 1,0 % (CRM D50)
• Error de repetibilidad: Húmedo ≤ 0,5 %; Seco ≤ 1,0 % (CRM D50)
• Dispersión: Ultrasonidos 40 kHz, 60 W (tiempo ajustable); Agitación 0–3000 rpm; Circulación flujo 1–8 L/min, potencia 120 W; Seco: dispersión turbulenta con alimentación automática y prueba con un clic
• Inyector de muestras: Húmedo: WinModule-201; Seco: WinModule-301
• Volumen del depósito de muestra: 600 ml
• Fuente de luz: Láser principal λ = 639 nm, P > 2 mW; Láser auxiliar λ = 405 nm, P > 2 mW
• Alineación bancada óptica: Automática
• Trayectoria óptica: Fourier inversa (plegada)
• Seguridad láser: Clase 1
• Dimensiones: Unidad principal 870 × 340 × 380 mm; Módulo húmedo 415 × 280 × 335 mm; Módulo seco 260 × 245 × 295 mm
• Peso neto: Unidad principal 32 kg; Módulo húmedo 15 kg; Módulo seco 7 kg
• Modo de operación: SOP totalmente automatizado
• Salidas y reportes: distribuciones diferenciales y acumulativas, histogramas/curvas, informes exportables (Word, Excel, BMP, TXT, PDF)
