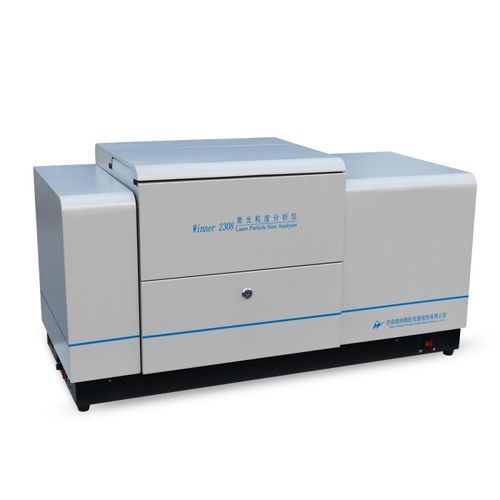

Granulómetro por difracción láser Winner2308A

por dispersión estática de la luzpara la industria cosméticapara la industria alimentaria

Resumen del producto
El Winner2308A es un analizador inteligente y totalmente automático de tamaño de partículas por láser, que integra mediciones en húmedo y en seco basadas en la teoría de difracción láser (Mie y Fraunhofer). Rango de medición en húmedo: 0,01–2000 μm; en seco: 0,1–2000 μm. Emplea detección de doble haz y doble espectro y técnica de dispersión lateral para ofrecer distribuciones de tamaño de partícula fiables y repetibles, destinado a control de calidad industrial, institutos de investigación, laboratorios universitarios y centros I+D.

Rango de medición
Húmedo: 0,01–2000 μm; Seco: 0,1–2000 μm.

Especificaciones principales
Modelo: Winner2308A
Principio: Dispersión Mie y Fraunhofer
Detector: Matriz con espaciamiento logarítmico, ángulos 0,015°–145°
Modos de operación: Automático completo y manual seleccionable
Velocidad de ensayo: Húmedo < 2 min; Seco < 1 min; intervalo de datos 500 ms
Dimensiones: 1040 × 440 × 540 mm
Peso neto: 58 kg
Canales: 106
Precisión (CRM D50): Húmedo ≤ 0,5%; Seco ≤ 1,0%
Repetibilidad (CRM D50): Húmedo ≤ 0,5%; Seco ≤ 1,0%

Dispersion en húmedo
Ultrasonidos: 40 kHz, 60 W (tiempo ajustable)
Agitación: 0–3000 rpm (ajustable)
Circulación: Caudal 30 L/min; Potencia 70 W
Sensor de nivel de agua: Evita desbordamientos y protege el equipo
Volumen del vaso de muestra: 10 mL

Dispersion en seco
Tecnología patentada de dispersión por turbulencia con técnica de cizallamiento por onda de choque
Velocidad de alimentación: Ajustable (control de velocidad variable)
Medio de dispersión: Aire comprimido, 0–6 bar

Óptica
Fuente: Laser semiconductor rojo λ = 639 nm, P > 3,0 mW; láser verde opcional λ = 405 nm, P > 2,0 mW
Alineación banco óptico: Automática completa, precisión hasta 0,2 μm
Trayectoria óptica: Camino tipo transformada de Fourier con luz convergente
Longitud focal efectiva: 500 mm
Seguridad laser: Clase 1

Software e informes
Modelos de análisis: Distribución libre, distribución R-R, log-normal y modelos estadísticos por categoría
Comparación estadística: Comparación entre lotes y condiciones de proceso para control de calidad
Procesamiento de datos: Selección inteligente de resultados representativos y análisis estadístico
Salidas personalizables: D1–D100, porcentajes acumulados, porcentajes por intervalo
Formatos de exportación: Word, Excel, BMP, TXT, PDF
Operación con un clic: Húmedo — secuencia automática de toma de agua, desaireación, dispersión, ensayo, limpieza y procesamiento; Seco — secuencia automática de recogida de polvo, suministro de aire, alimentación, ensayo y procesamiento
Idiomas de interfaz: Chino e inglés; otros bajo petición
Soporte GMP: Opcional

Aplicaciones

• Polvos sólidos, suspensiones y emulsiones
• Químicos
• Materiales magnéticos
• Productos farmacéuticos
• Cemento y materiales de construcción
• Recubrimientos y pigmentos
• Alimentos
• Pesticidas
• Industria nuclear
• Electrónica y materiales para baterías
• Papel
• Metalurgia y cerámica
• Cosméticos
• Abrasivos
• Polvos metálicos y no metálicos (ej. carbonato cálcico, talco, caolín, aluminio, tierras raras)
• Catalizadores, agentes espumantes, refractarios, cargas, grafito

Ventajas

• Conmutación con un clic entre modos húmedo y seco — dispersión integrada
• Sistema integrado de dispersión húmeda y seca (agitación mecánica, ultrasonidos, circulación; dispersión seca por turbulencia patentada)
• Flujos de trabajo automáticos inteligentes para ensayos con un solo toque
• Diseño óptico con transformada de Fourier concentrada y doble espectro
• Doble trayectoria óptica y diseño de doble láser ortogonal para ampliar rango y mejorar precisión
• Técnica de ajuste libre para reflejar la distribución real de partículas

Tecnología patentada

• Patente diseño banco óptico No. ZL 2014 2 0378380.8
• Patente sistema de alineación óptica 3D No. ZL 2013 2 0835882.4
• Patente aplicación principio Mie No. ZL 2013 2 0812021.4
• Patente cubeta de muestra sellada No. ZL.2011 2 0267646.8
• Patente aplicación doble haz láser ortogonal No. ZL 2007 2 0025702.0
• Patente diseño bomba de dispersión de polvo No. ZL 2007 2 0018648.7
• Patente instalación de circulación húmeda No. ZL2010 2 0593526.2

Especificaciones técnicas

• Modelo: Winner2308A
• Rango de medición (húmedo): 0,01–2000 μm
• Rango de medición (seco): 0,1–2000 μm
• Número de canales: 106
• Precisión (CRM D50): Húmedo ≤ 0,5%; Seco ≤ 1,0%
• Repetibilidad (CRM D50): Húmedo ≤ 0,5%; Seco ≤ 1,0%
• Dispersion húmeda: Ultrasonidos 40 kHz/60 W (ajustable); Agitación 0–3000 rpm; Circulación 30 L/min, 70 W; vaso 10 mL; sensor de nivel
• Dispersion seca: Tecnología patentada; aire comprimido 0–6 bar; velocidad de alimentación ajustable
• Óptica: Láser rojo λ=639 nm P>3.0 mW; láser verde opcional λ=405 nm P>2.0 mW; distancia focal efectiva 500 mm; Clase 1
• Detector: Matriz con espaciamiento logarítmico, ángulo 0,015°–145°
• Modos de operación: Automático completo y manual
• Velocidad de ensayo: Húmedo < 2 min; Seco < 1 min; intervalo de datos 500 ms
• Dimensiones: 1040 × 440 × 540 mm
• Peso neto: 58 kg
• Salidas de software: D1–D100, distribuciones por intervalo y acumuladas, histogramas/curvas, informes exportables (Word, Excel, BMP, TXT, PDF)
• Idiomas de interfaz: Chino e inglés (otros bajo petición)
• GMP: Opcional
