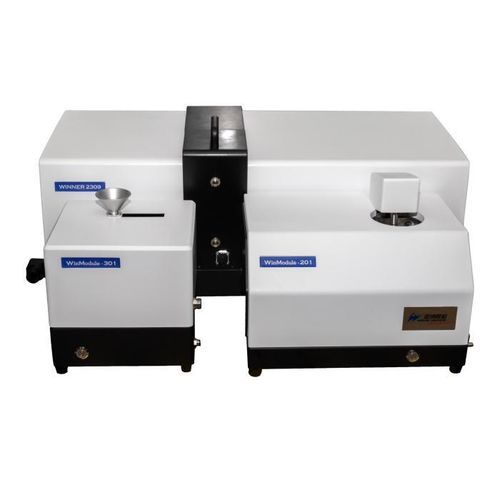

Granulómetro óptico Winner2309B

por difracción láserláserpor difracción láser

Resumen del producto
Winner2309B es un analizador de tamaño de partículas por láser inteligente y totalmente automático que integra sistemas modulares de dispersión húmeda y seca. Emplea principios de dispersión de Mie y Fraunhofer, un sistema de sonda fotoeléctrica de alta sensibilidad y óptica con lente Canon importada para proporcionar distribuciones granulométricas precisas y repetibles. Adecuado para institutos de investigación, laboratorios universitarios, centros de I+D y departamentos de control de calidad industriales.

Capacidad de medida clave
Rango de medición: Húmedo 0,01–2800 μm; Seco 0,1–2800 μm

Descripción general
Funciones y características principales:

• Diseño modular integrado húmedo y seco para configuración flexible según el tipo de muestra.
• Sistema de alineación automática del banco óptico con posicionamiento a nivel micrón.
• Pruebas de alta velocidad: tiempo de prueba mínimo 10 segundos; frecuencia de muestreo hasta 10 kHz.
• Métodos de dispersión múltiples: ultrasónico, agitación mecánica y circulación (húmedo); dispersión turbulenta e introducción automática de muestra (seco).

Especificaciones principales
Nombre del modelo: Winner2309B
Principio: Dispersión de Mie y Fraunhofer
Velocidad de prueba: Mínimo 10 segundos
Índice de refracción: Entrada definida por el usuario (amplio rango soportado)
Frecuencia de muestreo: Hasta 10 kHz
Dimensiones exteriores: Unidad principal: 870 mm × 340 mm × 380 mm
Módulo húmedo: 415 mm × 280 mm × 335 mm
Módulo seco: 260 mm × 245 mm × 295 mm
Peso neto: Unidad principal: 32 kg; Módulo húmedo: 15 kg; Módulo seco: 7 kg
Modo de operación: Operación SOP totalmente automática

Detalles de tamaño de medición y dispersión
Rango de medición: Húmedo: 0,01–2800 μm; Seco: 0,1–2800 μm
Inyector de muestra: Húmedo: WinModule-201; Seco: WinModule-301
Número de canales: 108
Error de precisión: Húmedo ≤0,5 %; Seco ≤1,0 % (CRM D50)
Error de repetibilidad: Húmedo ≤0,5 %; Seco ≤1,0 % (CRM D50)
Dispersión:

• Ultrasónico — Frecuencia: 40 kHz; Potencia: 60 W (tiempo ajustable)
• Agitación — Velocidad: 0–3000 rpm (ajustable)
• Circulación — Flujo: 1–8 L/min; Potencia: 120 W

Métodos húmedos: Ultrasonido, agitación mecánica y dispersión por circulación integrada
Métodos secos: Dispersión turbulenta, introducción automática de muestra, prueba con un clic
Volumen del tanque de muestra: 600 ml

Óptica
Fuente de luz: Láser principal λ = 639 nm, P > 2 mW; Láser auxiliar λ = 405 nm, P > 2 mW
Sistema de alineación del banco óptico: Alineación automática
Camino óptico: Fourier inverso (camino óptico plegado)
Seguridad láser: Clase 1

Funciones de software y salidas
Modos de análisis: Distribución libre, distribución R‑R, log‑normal y modelos estadísticos por categoría
Comparación estadística: Comparación entre lotes y pasos de proceso para control de calidad y costes
Procesamiento de datos: Análisis estadístico inteligente para generar resultados representativos
Análisis personalizado: Cualquier tamaño característico entre D1 y D100; porcentajes acumulados mayores/menores a tamaños especificados; porcentajes acumulados por rango
Salida: Valores típicos de tamaño de partícula; datos y curvas de distribución diferencial y acumulativa
Informe: Exportable a Word, Excel, imagen (.bmp), texto (.txt) y PDF
Operación con un clic: Húmedo — toma de agua automática, eliminación de burbujas, dispersión, prueba, limpieza y procesamiento de datos; Seco — recogida de polvo automática, suministro de aire, alimentación, prueba y procesamiento de datos
Idioma de la interfaz: Chino e inglés (otros idiomas bajo solicitud)
GMP: Opcional

Ventajas

• Sistema de alineación automática del camino óptico con motor paso a paso híbrido de cuatro fases para posicionamiento micrométrico y estabilidad de ensayo.
• Módulos de dispersión húmedos y secos independientes para configuración y mantenimiento sencillos y rápidos.
• Dispersión automática de muestras con circuito de circulación reducido para disminuir la sedimentación de partículas grandes y los costes de mantenimiento.
• Software avanzado con ajuste libre para analizar distribuciones multimodales y alta resolución por debajo de 2 μm (verificado en 12 grados).
• Diseño patentado de Fourier inverso (camino óptico plegado) que cubre ángulos de prueba de 0,015–145°, mejorando el rango y la resolución; camino óptico sellado para protección contra polvo.

Aplicaciones

• Caracterización de polvos sólidos, suspensiones y emulsiones en industrias como química, materiales magnéticos, farmacéutica, cemento, recubrimientos, alimentación, pesticidas, nuclear, electrónica, materiales para baterías, papel, metalurgia, cerámica, materiales de construcción, cosméticos, abrasivos, polvos metálicos y no metálicos.
• Ejemplos típicos: carbonato de calcio, talco, caolín, óxidos, aluminio, tierras raras, carburo cementado, catalizadores, agentes espumantes, refractarios, cargas, grafito, pigmentos, etc.

Patentes y notas tecnológicas
Incluye múltiples tecnologías patentadas: diseño del banco óptico, alineación óptica 3D, aplicación del principio de Mie, cubeta de muestra sellada para analizador en seco, configuración de doble haz láser ortogonal, bomba de dispersión de polvo y diseño de circulación húmeda.

Especificaciones técnicas

• Nombre del modelo: Winner2309B
• Rango de medición: Húmedo 0,01–2800 μm; Seco 0,1–2800 μm
• Principios: Dispersión de Mie y Fraunhofer
• Fuentes luminosas: Láser principal 639 nm (>2 mW) y láser auxiliar 405 nm (>2 mW)
• Número de canales: 108
• Velocidad de prueba: Mínimo 10 segundos
• Frecuencia de muestreo: Hasta 10 kHz
• Precisión / Repetibilidad (CRM D50): Húmedo ≤0,5 %; Seco ≤1,0 %
• Dispersión: Ultrasónico (40 kHz, 60 W), Agitación (0–3000 rpm), Circulación (1–8 L/min, 120 W)
• Volumen del tanque de muestra: 600 ml
• Dimensiones exteriores: Unidad principal 870×340×380 mm; Módulo húmedo 415×280×335 mm; Módulo seco 260×245×295 mm
• Peso neto: Unidad principal 32 kg; Módulo húmedo 15 kg; Módulo seco 7 kg
• Camino óptico: Fourier inverso (camino plegado); alineación automática del banco óptico
• Modo de operación: SOP totalmente automatizado; operación húmeda y seca con un clic
• Salidas de software: Distribuciones diferenciales y acumulativas, métricas personalizables D1–D100, múltiples formatos de exportación
