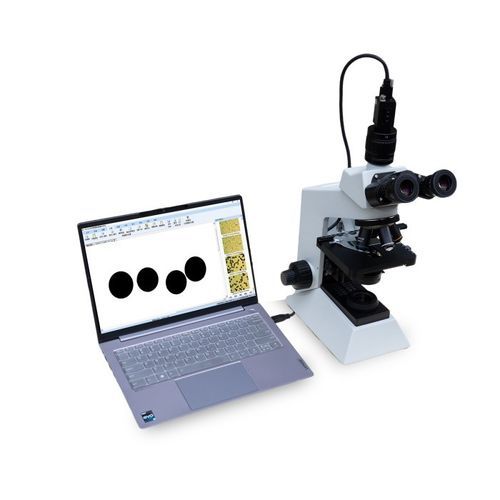

Granulómetro por análisis de imágenes estático Winner99E

por análisis de imágenes dinámicoópticopara la industria alimentaria

Resumen del producto
Winner99E es un equipo de análisis de imágenes estáticas de partículas que integra un avanzado sistema de captura y software de análisis para caracterizar tamaño y forma de partículas. Captura imágenes claras y presenta parámetros y distribuciones (tamaño, esfericidad, relación de aspecto, voluminosidad, relación superficial, etc.), facilitando un análisis detallado de la morfología. Su funcionamiento automatizado e inteligente lo hace adecuado para institutos de investigación, laboratorios universitarios, centros I+D y laboratorios de control de calidad.

Rango de medida
1-6000μm

Aplicaciones

• Cemento, cerámica
• Farmacéutica
• Pinturas, tintes, pigmentos, cargas
• Productos químicos, catalizadores
• Carbón, sedimentos, polvo, harina
• Aditivos alimentarios, pesticidas, explosivos
• Grafito, materiales fotográficos
• Polvos metálicos y no metálicos (p. ej. carbonato de calcio, caolín)

Especificaciones principales
Nombre del modelo: Winner99E
Rango de medida: 1-6000μm
Resolución máxima: 2048 × 1536
Tamaño de píxel: 3.2 × 3.2μm
Velocidad de segmentación: <1 segundo
Tasa de éxito de segmentación: >98%
Puerto de conexión: USB3.0

Sistema microscópico
Ocular: ocular de campo amplio 10X
Objetivos: 4X, 10X, 40X, 100X (aceite) objetivos plan de larga distancia focal
Fuente de luz: luz transmitida inferior (halógeno o LED, brillo ajustable); iluminación incidente metalográfica superior con polarizador opcional
Platina: platina mecánica 3D manual, dimensiones 185mm × 140mm; recorrido 50mm × 75mm; enfoque coaxial grueso/fino; ajuste fino 2µm con bloqueo y topes
Rango de aumento: 4–5000X

Funciones del software
Adquisición de imágenes: captura de la morfología de la muestra; guardar en JPG y BMP
Composición de imágenes: unión sin costuras de múltiples imágenes para aumentar el número de partículas y la representatividad; las imágenes individuales pueden procesarse antes de unirlas
Herramientas automáticas: doce herramientas automáticas que incluyen binarización adaptativa, eliminación automática de ruido, eliminación de partículas con bordes incompletos, relleno de huecos, suavizado de bordes, desaglomeración y extracción automática de parámetros de tamaño/forma
Calibración de escala: tras calibrar con un micrómetro patrón nacional, seleccionar la escala correspondiente al objetivo para obtener el tamaño real
Datos por partícula: visualización y análisis de 10 parámetros por partícula (área de sección, tamaño, relación de aspecto, esfericidad, etc.)
Gestión de tareas: gestión estructurada de tareas para manejo organizado de datos de ensayo

Parámetros del informe
Parámetros característicos: parámetros de distribución como D10 / D50 (mediana) / D90 / D100
Frecuencia / Acumulado: tablas, gráficos e histogramas que muestran distribuciones por recuento, volumen y área
Parámetros de forma: diez métricas de forma estándar incluyendo relación de aspecto, voluminosidad, esfericidad, área superficial, superficie específica, parámetro del rectángulo circunscrito
Número de cuentas: recuento total de partículas disponible directamente
Miniaturas: los informes pueden mostrar miniaturas en color o en escala de grises (seleccionable)
Encabezado del informe: campos para nombre de muestra, unidad de ensayo y medio de dispersión

Ventajas

• Visualización de la morfología de las partículas para una evaluación rápida
• Unión perfecta de múltiples imágenes para incluir más partículas y mejorar la representatividad
• Algoritmos avanzados de reconocimiento para segmentar automáticamente partículas adheridas/solapadas, reduciendo la intervención manual
• Binarización adaptativa resistente a variaciones de iluminación para preservar la información particulada
• Integración de óptica y herramientas de software que permite procesamiento en un solo paso desde la binarización hasta el análisis
• Selección flexible de escala compatible con nm, μm y mm para diversas fuentes de microscopía
• Algoritmos eficientes para partículas esféricas que permiten análisis incluso con adhesión/solapamiento

Notas de patentes y tecnología
Elementos como diseño del banco óptico, alineación óptica 3D, aplicación del principio de dispersión MIE, diseño de cubeta sellada para analizadores secos, aplicación ortogonal de doble láser, diseño de bomba de dispersión de polvo y módulos de circulación húmeda se citan como tecnologías protegidas/patentadas utilizadas en el instrumento.

Especificaciones técnicas

• Nombre del modelo: Winner99E
• Rango de medida: 1-6000μm
• Resolución máxima de cámara: 2048 × 1536
• Tamaño de píxel: 3.2 × 3.2μm
• Velocidad de segmentación: <1 segundo
• Tasa de éxito de segmentación: >98%
• Conexión: USB 3.0
• Opciones de objetivos: 4X, 10X, 40X, 100X (aceite)
• Recorrido de la platina: 50mm × 75mm; tamaño de platina 185mm × 140mm; ajuste fino 2µm
• Rango de aumento: 4–5000X
• Formatos de imagen: JPG, BMP
• Herramientas de procesamiento automatizado: 12 herramientas automáticas integradas
