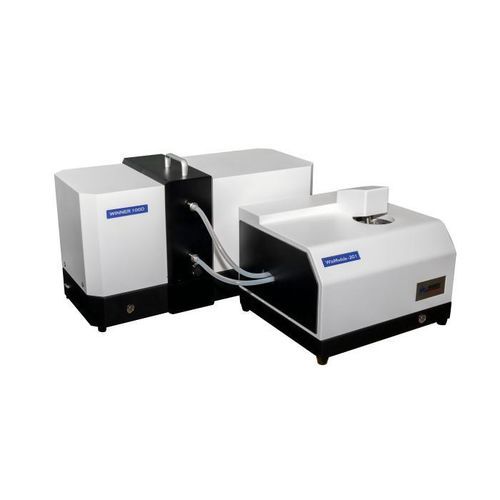

Granulómetro por ultrasonidos Winner100D

por análisis de imágenes dinámicopor análisis de imágenes dinámicoóptico

Resumen
Winner100D es un analizador dinámico de imágenes de partículas en medio húmedo, diseñado para cuantificar la distribución de tamaños y la morfología de partículas en suspensión. Cumple la norma ISO/DIS 13322-2 y captura, almacena y procesa imágenes en tiempo real, ofreciendo resultados representativos y reproducibles gracias a un mayor volumen de muestreo y adquisición estadística.

Aspectos clave

• Rango de medida: 5–3000 μm (personalizable)
• Apto para institutos de investigación, laboratorios universitarios, centros de I+D y entidades de control de calidad
• Dispersión húmeda automática con dispersión sinérgica de doble ultrasonido (circulación integrada + ultrasonido externo) para mejorar la desaglomeración

Especificaciones principales
Modelo: Winner100D
Norma: ISO/DIS 13322-2
Dimensiones exteriores: Unidad principal 700×300×450 mm; Módulo húmedo 415×350×380 mm
Peso neto: Unidad principal 15 kg; Módulo húmedo 15 kg

Tamaño de medida
Rango: 5–3000 μm (personalizable)
Precisión (D50): ≤1,0 % (muestra patrón nacional)
Repetibilidad (D50): ≤1,0 % (muestra patrón nacional)
Alimentación: Sistema automático de dispersión en húmedo
Método de dispersión: Circulación integrada en el tanque de muestra combinada con ultrasonido interno y externo en la ventana de observación (sistema sinérgico de doble ultrasonido)
Partículas analizadas: >100.000 pcs/min
Velocidad de imagen: hasta 120 fps

Óptica
Lente: Lente telecéntrica HD (especificaciones opcionales disponibles)
Iluminación: Fuente de luz paralela de alto contraste para imágenes nítidas

Parámetros de salida / análisis

• Distribución del tamaño de partícula, D10/D50/D90/Dmax, valores típicos e intervalos personalizables
• Morfología: relación de aspecto, circularidad, redondez y galería de imágenes
• Recuento de partículas y métricas de concentración

Ventajas

• Análisis morfológico completo: esfericidad, circularidad, redondez y relación de aspecto con módulo específico de redondez
• La adquisición dinámica captura grandes poblaciones de partículas, mejorando la representatividad estadística frente a imágenes estáticas
• Mayor nitidez mediante óptica telecéntrica de gran campo y ventana de muestreo plana restringida

Aplicaciones
Adecuado para minerales no metálicos, cerámica, recubrimientos, tintas, pigmentos, rellenos, productos farmacéuticos, alimentación, materiales para baterías de litio, abrasivos, polvos metálicos, cemento, polvos químicos, tratamiento de aguas, prospección geológica e investigación académica. Soporta control de calidad rutinario y I+D avanzada para suspensiones.

Funciones del software de análisis

• Gestión de tareas para manejo ordenado de datos
• Captura de vídeo e imágenes para registro trazable
• Calibración de escala para correlacionar píxeles con dimensiones reales
• Procesamiento por lotes durante la adquisición para gestionar grandes volúmenes
• 12 herramientas automáticas de procesamiento de partículas (desaglomeración, eliminación de ruido, completado de bordes, relleno de huecos, suavizado de bordes, etc.)
• Salidas configurables: tamaño de partícula (distribución, D10/D50/D90/Dmax, intervalos personalizados), parámetros de forma, imágenes de partículas y recuentos
• Funciones adicionales: encabezado/logo personalizado, visualización de operador, filtros por tamaño/forma, conmutación automática de doble lente, enfoque motorizado, detección de concentración en tiempo real, control del módulo de circulación y guardado de imágenes

Especificaciones técnicas

• Modelo: Winner100D
• Norma: ISO/DIS 13322-2
• Rango de medida: 5–3000 μm (personalizable)
• Precisión (D50): ≤1,0 %
• Repetibilidad (D50): ≤1,0 %
• Alimentación: Sistema automático de dispersión en húmedo
• Dispersión: Circulación integrada + ultrasonido (sinergia doble ultrasonido)
• Velocidad de análisis: >100.000 pcs/min
• Frecuencia de imagen: hasta 120 fps
• Lente: Telecéntrica HD (opcional)
• Iluminación: Fuente paralela de alto contraste
• Dimensiones: Unidad principal 700×300×450 mm; Módulo húmedo 415×350×380 mm
• Peso neto: Unidad principal 15 kg; Módulo húmedo 15 kg
