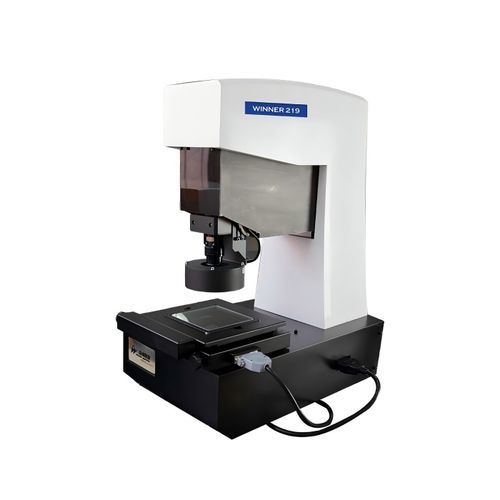

Granulómetro óptico Winner219

por análisis de imágenes estáticopor análisis de imágenes dinámicopor análisis de imágenes dinámico

Visión general
Winner219 es un analizador de imagen de partículas totalmente automatizado (modelo comercial Winner219; denominación interna Winner2119) diseñado para la caracterización industrial del tamaño y la morfología de partículas. Admite modos de ensayo dinámico y estático y cubre un rango de medición de 5 μm a 10000 μm. La configuración estándar puede incluir solo el modo estático; el modo dinámico y otras opciones están disponibles a solicitud.

Características clave

• Rango de medición: 5–10000 μm
• Modos de ensayo duales: dinámico (flujo) y estático (modelo estándar: estático)
• Cámara industrial de alta velocidad de 5 megapíxeles para captura rápida de imágenes
• Iluminación: fuente LED reflectante de bajo ángulo y fuente LED transmisiva paralela de alta luminosidad
• Control totalmente automatizado con movimiento tridimensional de alta precisión y enfoque automático
• Plataforma motorizada 2D (recorrido estándar 100×100 mm, personalizable) y carrera de enfoque eléctrico de 60 mm
• Manejo de muestras: dispersión en seco y en húmedo

General
Nombre del modelo: Winner2119
Normas: ISO/DIS-13322-2
Dimensiones (A×F×H): 500 mm × 420 mm × 680 mm
Peso neto: 28 kg

Tamaño de medición

• Rango de medición: 5–10000 μm
• Aumento máximo: 2000×
• Precisión (D50): ≤1,0 % (desviación en muestra patrón nacional)
• Repetibilidad (D50): ≤1,0 % (desviación en muestra patrón nacional)
• Recorrido de la plataforma 2D: estándar 100×100 mm (personalizable)
• Carrera de enfoque eléctrico: 60 mm
• Métodos de dispersión: dispersante en seco y dispersión en húmedo

Óptica
Fuentes de luz: LED reflectante de bajo ángulo y LED transmisiva paralela de alta luminosidad
Imagen: cámara industrial de alta velocidad de 5 megapíxeles para adquisición de alto rendimiento

Funciones de software y salidas

• Resultados de tamaño: distribución de tamaño, D10, D50, D90 (personalizable) y tamaño máximo
• Informes personalizables y rangos seleccionables (por ejemplo, recuentos por encima/debajo de tamaños definidos)
• Análisis de morfología: relación de aspecto, redondez, esfericidad, circularidad con imágenes de partículas
• Recuento de partículas y resúmenes estadísticos
• Personalización de informes: encabezados, logotipos, información del operador; gestión de tareas y flujos
• Idiomas de la interfaz: chino e inglés (otros idiomas disponibles a petición)
• Modo inteligente: control automatizado del proceso para mejorar la repetibilidad y reducir la intervención del operador
• Formatos de exportación: Excel, PDF y tipos de informe estándar

Ventajas

• Análisis de morfología que incluye esfericidad, circularidad, redondez y relación de aspecto; módulo propietario de cálculo de redondez (compatible con API_RP58 cuando proceda)
• Soporte para ensayos estáticos y dinámicos para aumentar la representatividad de la muestra y el rendimiento; el modo dinámico permite el muestreo en flujo para conjuntos de datos mayores
• Control automatizado de tres ejes y autoenfoque para una imagen coherente y completa de las muestras
• Funciones de software para memoria de autoenfoque en múltiples puntos, rutas personalizables y preajustes de medición

Aplicación

• Cerámica
• Productos farmacéuticos
• Pinturas, tintes y pigmentos
• Rellenos, productos químicos y catalizadores
• Carbón, sedimentos, polvo, harina
• Aditivos alimentarios, pesticidas, explosivos
• Grafito, materiales fotográficos, combustibles
• Polvos metálicos y no metálicos (p. ej., carbonato de calcio, caolín) y otras industrias de procesamiento de polvos

Especificaciones

• Modelo comercial: Winner219
• Designación interna: Winner2119
• Rango de medición: 5–10000 μm
• Aumento máximo: 2000×
• Error de precisión (D50): ≤1,0 %
• Error de repetibilidad (D50): ≤1,0 %
• Recorrido de la platina 2D: estándar 100×100 mm (personalizable)
• Carrera de enfoque eléctrico: 60 mm
• Métodos de dispersión: dispersante en seco y dispersión en húmedo
• Iluminación: LED reflectante de bajo ángulo y LED transmissiva paralela de alta luminosidad
• Imagen: cámara industrial de alta velocidad de 5 megapíxeles
• Dimensiones: 500 mm × 420 mm × 680 mm
• Peso neto: 28 kg
• Normas: ISO/DIS-13322-2
• Salidas de software: distribución de tamaño de partícula, distribución de redondez, distribución de relación de aspecto; exportación a Excel/PDF
• Idiomas de interfaz: chino e inglés (otros bajo petición)
• Operación: control inteligente/automático para mejorar la repetibilidad
