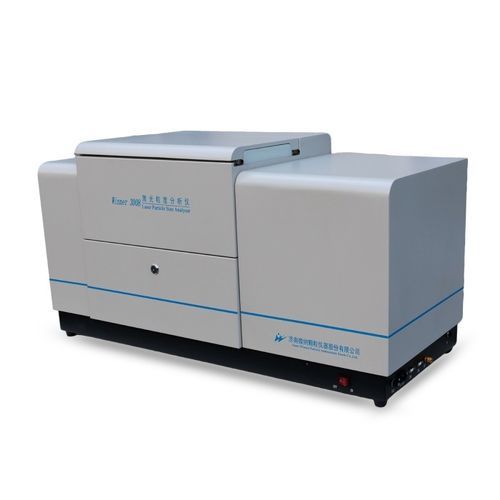

Granulómetro láser Winner3008B

por difracción láserópticopor difracción láser

Descripción del producto
Winner3008B es un analizador láser de tamaño de partículas con unidad de dispersión en seco que ofrece modos de operación manual y totalmente automático. Basado en el principio de dispersión de Mie y en una trayectoria óptica de transformada de Fourier con luz convergente, integra un láser de semiconductor y un detector fotoeléctrico anular para proporcionar distribuciones granulométricas repetibles y precisas para polvos secos, incluidos materiales reactivos al agua o sensibles a líquidos.

Especificaciones principales

• Modelo: Winner3008B
• Principio: dispersión de Mie
• Detector: arreglo logarítmico, ángulo de prueba 0,015°–145°
• Operación: manual o totalmente automático
• Velocidad de prueba: prueba completa <1 min; intervalo de resultado 500 ms
• Dimensiones (A×F×H): 1040×440×540 mm; Peso neto: 58 kg

Tamaño de medida

• Rango: 0,1–1200 μm
• Canales: 84
• Precisión (CRM D50): ≤1,0%
• Repetibilidad (CRM D50): ≤1,0%
• Dispersión: dispersión turbulenta en seco (patentada); velocidad de alimentación ajustable; medio: aire comprimido 0–6 bar

Óptica

• Fuente de luz: láser semiconductores rojo λ=639 nm (>3,0 mW); opcional verde λ=405 nm (>2,0 mW)
• Trayectoria óptica: transformada de Fourier con luz convergente; distancia focal efectiva: 500 mm
• Alineación óptica: totalmente automática, precisión hasta 0,2 μm; seguridad láser: Clase 1

Funciones de software

• Modelos de análisis: distribución libre, R-R, log-normal, modelos estadísticos por categoría
• Comparación estadística: comparar lotes o etapas de proceso
• Procesamiento de datos: análisis estadístico automatizado y salida de resultados representativos
• Métricas personalizadas: definir diámetros D1–D100 y rangos cumulativos
• Salidas: valores D, distribuciones por intervalo y acumuladas, gráficos; exportar a Word/Excel/BMP/TXT/PDF
• Operación con un clic: flujo automático para extracción de polvo, suministro de aire, alimentación, ensayo y procesamiento
• Idiomas de interfaz: chino e inglés; idiomas adicionales disponibles; opción GMP

Ventajas

• Operación manual o totalmente automática seleccionable
• Dispersión por turbulencia patentada y técnica de corte por onda de choque para dispersión seca eficaz; piezas en cerámica resistentes al desgaste en puntos de contacto
• Alineación óptica automática a nivel micrón para mantener la trayectoria de luz óptima
• Diseño óptico por transformada de Fourier con detectores principal y auxiliar de gran ángulo para recolección en amplio rango
• Salidas precisas que incluyen D10, D50, D90 y valores D definidos por el usuario
• Adquisición de datos a alta velocidad e inversión por ajuste libre para resultados repetibles

Aplicaciones

• Cemento, cerámica
• Polvos farmacéuticos y herbarios
• Tintes, pigmentos, rellenos
• Productos químicos, catalizadores
• Fundentes, materiales de soldadura fuerte, aditivos
• Pesticidas, explosivos
• Grafito, materiales fotosensibles
• Combustible, polvos metálicos y no metálicos
• Carbonato de calcio, caolín
• Café y otros polvos alimentarios
• Materiales magnéticos e industrias que requieren análisis de amplia distribución

Patentes y notas tecnológicas

• Patente diseño de bancada óptica: ZL 2014 2 0378380.8
• Patente sistema de alineación óptica 3D: ZL 2013 2 0835882.4
• Patente aplicación de dispersión Mie: ZL 2013 2 0812021.4
• Patente cubeta de muestra totalmente sellada: ZL.2011 2 0267646.8
• Patente doble haz láser ortogonal: ZL 2007 2 0025702.0
• Patente bomba de dispersión de polvo: ZL 2007 2 0018648.7
• Patente instalación de circulación húmeda: ZL2010 2 0593526.2

Especificaciones técnicas

• Modelo: Winner3008B
• Rango de medida: 0,1–1200 μm
• Principio: dispersión de Mie
• Arreglo de detectores: logarítmico, 0,015°–145°
• Canales: 84
• Precisión / Repetibilidad: ≤1,0% (CRM D50)
• Operación: Automático / manual
• Velocidad prueba completa: <1 min; intervalo: 500 ms
• Medio de dispersión: aire comprimido 0–6 bar; velocidad de alimentación ajustable
• Fuente de luz: rojo λ=639 nm (>3,0 mW); opcional verde λ=405 nm (>2,0 mW)
• Trayectoria óptica y focal: transformada de Fourier en luz convergente, 500 mm
• Seguridad láser: Clase 1
• Precisión alineación óptica: hasta 0,2 μm
• Dimensiones: 1040×440×540 mm; Peso neto: 58 kg
• Salidas: valores D, distribuciones, gráficos, exportación Word/Excel/BMP/TXT/PDF
