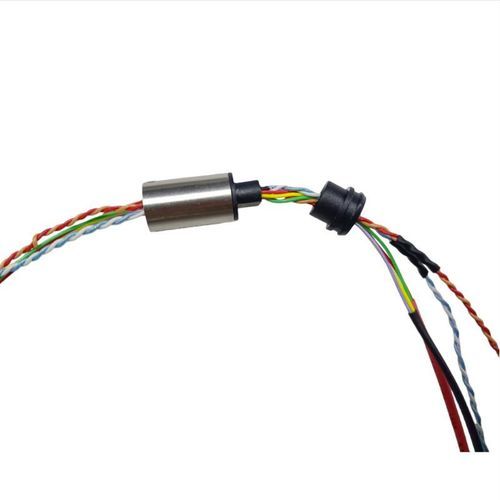

Anillo colector eléctrico DHM010-8

de eje huecode cápsulapara la robótica

Anillo deslizante de cápsula de 10mm para robots colaborativos - Número de circuitos: 8 - Corriente nominal: 1A por circuito de señal - Voltaje de trabajo: 0 a 24 VDC - Material de contacto eléctrico: Oro sobre oro - Velocidad de operación: 0 - 50 rpm - Clasificación de protección: IP51 - Materiales estructurales: Eje hueco – Plástico de ingeniería; Cuerpo principal – Aleación de zinc; Carcasa – Acero inoxidable. Anillos deslizantes de cápsula – Serie DHM Disponible para personalización, diámetro exterior estándar 6.5-25 mm Ingiant ofrece una amplia gama de anillos deslizantes de cápsula en varios tamaños, con operación libre de mantenimiento, contactos de oro, cepillos de fibra de plata y características de bajo voltaje. También pueden integrarse con otros tipos de juntas rotativas, como Ethernet, juntas rotativas de fibra óptica (FORJ), hidráulicas y sistemas RF. Características del producto: - Rotación continua: Soporta rotación ininterrumpida de 360° para transmisión simultánea de energía y señal. - Compatibilidad multi-señal: Capaz de transmitir señales de control, video, video HD, Ethernet y datos de sensores. - Fiabilidad de grado militar: Cumple con estándares militares, utilizando contactos de oro y tecnología avanzada de cepillo de fibra para máxima durabilidad. - Rendimiento eléctrico superior: Exhibe bajo par, baja pérdida de inserción, baja resistencia de contacto y una vida útil operativa extendida. - Instalación flexible: Ofrece opciones de estator montado en brida o sin brida configurables para satisfacer diversos requisitos de aplicación. - Integración modular: Presenta un diseño compacto e integrado estructuralmente para una instalación simplificada y rápida. Descripción del nombre del producto: 1. Tipo de producto: DH—anillo deslizante eléctrico 2. Método de instalación: M—Anillo deslizante de cápsula 3. Diámetro exterior del anillo deslizante de cápsula: 010-10 mm 4. Circuitos totales: 8-8 circuitos 5. La corriente nominal o no se marcará si pasa por una corriente nominal diferente para los circuitos. 6. Número de identificación: –XXX; Para distinguir diferentes especificaciones del mismo modelo de producto, se agrega el número de identificación después del nombre. Por ejemplo: DHS056-28-5A-002 tiene dos conjuntos de productos con el mismo nombre, la longitud del cable, el conector, el método de instalación, etc. son diferentes, puede agregar el número de identificación: DHS056-28-5A-002; si hay más de este modelo en el futuro, y así sucesivamente -003, -004, etc. - Especificaciones / Características clave: - Número de circuitos: 8 - Corriente nominal: 1A por circuito de señal - Voltaje de trabajo: 0 a 24 VDC - Material de contacto eléctrico: Oro sobre oro - Velocidad de operación: 0 - 50 rpm - Clasificación de protección: IP51 - Materiales estructurales: Eje hueco – Plástico de ingeniería; Cuerpo principal – Aleación de zinc; Carcasa – Acero inoxidable - Diámetro exterior: 10mm - Serie: Serie DHM - Aplicación: Robots colaborativos
