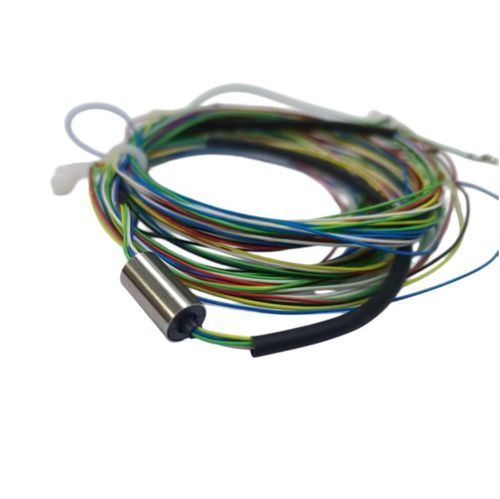

Anillo colector de cápsula DHS006-6

para la industria del automóvilpara la industria del alumbradopara cámara

Resumen
El DHS006-6 es un anillo colector mini cápsula de alto rendimiento diseñado para transmitir electricidad de forma fiable entre partes estacionarias y giratorias en espacios reducidos. Con un diámetro exterior ultra pequeño de 6,5 mm está pensado para techos starlight de automóviles, articulaciones robóticas miniatura, cardanes de cámaras y otros equipos rotativos con limitación de espacio que requieren transmisión estable de potencia y señal.

Descripción corta

• Anillo colector mini cápsula compacto de 6 circuitos (diámetro exterior 6,5 mm).
• Clasificado 1 A por circuito, 48 VDC (0–48 VAC/VDC).
• Contactos oro-oro, protección IP51, carcasa de acero inoxidable.
• Diseñado para techos starlight de automóviles, pequeños robots y aplicaciones de rotación de precisión.

Especificaciones técnicas clave
Parámetro: Valor
Número de circuitos: 6 circuitos (6 × 1A)
Tensión nominal: 0 – 48 VAC/VDC
Corriente nominal por circuito: 1A
Resistencia de aislamiento: ≥10 MΩ @ 100 VDC
Resistencia dieléctrica: 100 VAC @ 50 Hz
Variación de resistencia dinámica: <30 mΩ (a 50 rpm de operación)
Velocidad de funcionamiento: 0 – 200 rpm
Temperatura de funcionamiento: -20°C ~ +65°C
Humedad: <60% HR
Grado de protección: IP51
Material de la carcasa: Acero inoxidable
Material de contacto: Oro-a-oro (baja resistencia, alta durabilidad)

Detalles de cableado y conectores

• Cables estator (superior): 1600 ±10 mm (sin conector)
• Cables estator (inferior): 2200 ±10 mm (sin conector)
• Cables rotor: 450 ±10 mm (con conector)
• Especificación del cable: Cable de 6 conductores AWG30# plateado, aislamiento PTFE (diámetro exterior 0,5 mm cada uno)
• Conectores: Estator: 2 × HC-HY-3Y; Rotor: 6 × HC-HY-3EY

Aplicaciones

• Aplicación principal: Iluminación de techo starlight para automóviles (módulos rotativos de fibra óptica/LED)
• Usos adicionales: Articulaciones de pequeños robots, cardanes de drones, dispositivos médicos rotativos, plataformas giratorias para iluminación escénica, panorámicas de cámaras de vigilancia y cualquier sistema rotativo de baja velocidad que requiera integración compacta de anillo colector

Por qué elegir DHS006-6

• Diseño ultracompacto — solo 6,5 mm de diámetro exterior para espacios de instalación reducidos
• Contacto oro-oro fiable — garantiza transmisión de señal estable, ruido mínimo y larga vida útil
• Carcasa de acero inoxidable — ofrece resistencia a la corrosión y robustez mecánica
• Clasificación IP51 — protege contra la entrada de polvo y gotas de agua, apto para el interior del vehículo
• Longitudes de cable flexibles — diferencial superior/inferior del estator que facilita el enrutamiento durante la instalación
• Conectores preterminados — reducen el tiempo de cableado y errores en el montaje

Especificaciones técnicas

• Modelo: DHS006-6
• Diámetro exterior: 6,5 mm
• Circuitos: 6 × 1 A
• Tensión nominal: 0–48 VAC/VDC
• Material de contacto: Oro-a-oro
• Carcasa: Acero inoxidable
• Protección: IP51
• Resistencia de aislamiento: ≥10 MΩ @ 100 VDC
• Resistencia dieléctrica: 100 VAC @ 50 Hz
• Variación de resistencia dinámica: <30 mΩ (a 50 rpm)
• Velocidad de funcionamiento: 0–200 rpm
• Temperatura de funcionamiento: -20°C a +65°C
• Humedad: <60% HR
• Longitudes de cables del estator: superior 1600 ±10 mm, inferior 2200 ±10 mm
• Longitud de cable del rotor: 450 ±10 mm (con conector)
• Especificación de cable: 6 conductores AWG30# plateados, aislante PTFE (0,5 mm cada uno)
• Conectores: Estator 2 × HC-HY-3Y; Rotor 6 × HC-HY-3EY
