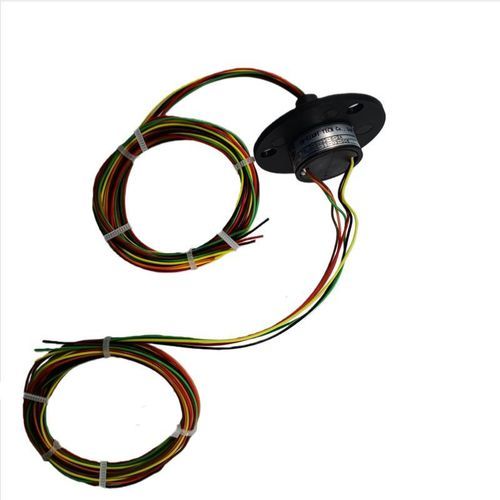

Anillo colector eléctrico DHM022

de cápsulaindustrialde videovigilancia

Anillo colector de cápsula serie 22mm Parámetros técnicos: - Canales: 6 - Corriente nominal: 2A/6 anillos - Voltaje nominal: 0~240VAC - Resistencia de aislamiento: 1000MΩ @ 500VDC - Resistencia dieléctrica: 500VAC @ 50Hz, 60s, 2mA - Rango de resistencia dinámica: <10mΩ - Velocidad de operación: 300rpm - Temperatura de operación: -20℃~+80℃ - Humedad de operación: <60%RH - Nivel IP: IP40 - Material estructural: Plásticos de ingeniería - Materiales de contacto: Metal noble - Longitud de los cables: Lado del rotor: 250±20mm; Lado del estator: 250±20mm Anillo colector de cápsula rotativa 360° serie DHM022 Diámetro exterior: 22mm Canales: 6-36 opcionales Longitud: 25.8mm Las superficies del anillo colector y del cepillo están chapadas en oro duro, con contactos oro-oro que aseguran un rendimiento estable del producto y una vida útil prolongada. La estructura de ranura en V especialmente diseñada del anillo colector maximiza el área de contacto con el cepillo, reduciendo el par y la resistencia de contacto. Cuenta con cables codificados en 24 colores para una fácil instalación. Ampliamente utilizado en aplicaciones civiles como sistemas de seguridad, iluminación de escenarios, equipos automatizados, dispositivos inteligentes para el hogar de consumo y cámaras domo de alta velocidad. También se puede configurar con anillos paralelos para diseñar anillos colectores conductores de tipo cap de alta corriente y alta potencia (por ejemplo, 10A, 20A, 30A), adecuados para pequeños aerogeneradores, cocinas de inducción, mesas de comedor giratorias, etc. Características del producto: - Diseño estructural compacto con un diámetro exterior de solo 22mm y una longitud que varía de 25 a 56.3mm - Configuraciones estándar de 6 a 36 circuitos - Bajo par de arranque: primeros 6 circuitos por debajo de 0.06 N·m - Operación sin mantenimiento - Rendimiento confiable - Bajo ruido eléctrico - Fácil instalación - Contacto oro-oro para una vida útil prolongada Descripción de la denominación del producto: 1. Tipo de producto: DH—anillo colector eléctrico 2. Método de instalación: M—Anillo colector de cápsula 3. Diámetro exterior del anillo colector de cápsula: 022-22 mm 4. Circuitos totales: 6-6 circuitos 5. La corriente nominal o no se marcará si pasa por una corriente nominal diferente para los circuitos. 6. Número de identificación: –XXX; Para distinguir diferentes especificaciones del mismo modelo de producto, se agrega el número de identificación después del nombre. Por ejemplo: DHS056-28-5A-002 tiene dos conjuntos de productos con el mismo nombre, la longitud del cable, el conector, el método de instalación, etc. son diferentes, puede agregar el número de identificación: DHS056-28-5A-002; si hay más de este modelo en el futuro, y así sucesivamente -003, -004, etc. Dibujo de contorno DHM022-6-2A: - Tipo de producto: Anillo colector de cápsula - Serie: DHM022 - Canales: 6 (6-36 opcionales) - Corriente nominal: 2A por anillo - Voltaje nominal: 0~240VAC - Resistencia de aislamiento: 1000MΩ @ 500VDC - Resistencia dieléctrica: 500VAC @ 50Hz, 60s, 2mA - Resistencia dinámica: <10mΩ - Velocidad de operación: 300rpm - Temperatura de operación: -20℃~+80℃ - Humedad de operación: <60%RH - Nivel IP: IP40 - Material: Plásticos de ingeniería - Material de contacto: Metal noble (oro-oro) - Longitud de los cables: 250±20mm (lados del rotor y del estator) - Aplicaciones: Sistemas de seguridad, iluminación de escenarios, equipos automatizados, dispositivos inteligentes para el hogar, cámaras domo de alta velocidad, pequeños aerogeneradores, cocinas de inducción, mesas de comedor giratorias
