Anillo colector eléctrico DHK160-3-90A

industrial

Descripción del producto

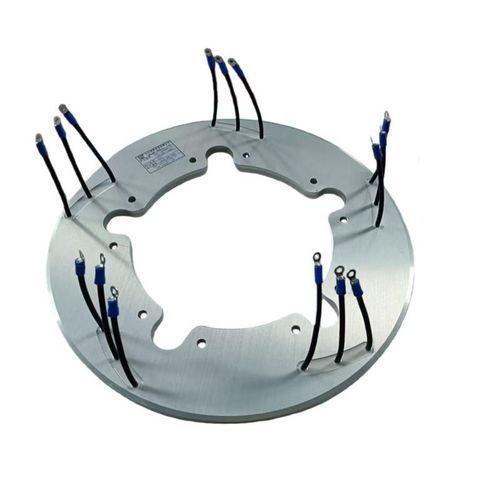

El colector de corriente de alto rendimiento para aviación DHK160-3-90A es un conjunto de anillos colectores eléctricos de 3 circuitos de alta precisión diseñado para aplicaciones aeroespaciales e industriales exigentes. Cada camino maneja 90A a 28VDC, con una velocidad máxima garantizada de 2400 r/min. Diseñado para ciclos de servicio intermitentes (100s encendido/11s apagado), presenta una tolerancia de desalineación excepcional (≤0,1mm), un desequilibrio estático ultra bajo (0,01N·m) y un aislamiento robusto de 2500VAC.

Aplicaciones clave

• Sistemas de propulsión aeronáutica y marina: Diseñado para rotación a la izquierda, ideal para integración detrás de hélices o en juntas rotativas que requieren transferencia de corriente alta bajo vibraciones y desalineaciones significativas.
• Plataformas rotativas de alta precisión: La desalineación ultra baja y el desequilibrio estático lo hacen perfecto para bases de radares, torretas electro-ópticas y equipos de prueba automatizados.
• Automatización industrial pesada: El ciclo de servicio intermitente confiable se adapta a aplicaciones como rotadores de soldadura, grandes mesas de indexación y maquinaria pesada donde la transmisión de potencia de alta corriente es crítica durante la rotación. Construido según estándares rigurosos para un rendimiento confiable bajo presión.

Principales parámetros técnicos

• Número de canales: 3
• Corriente nominal: 90A por canal (28VDC)
• Voltaje de operación: 0~28VDC
• Presión del resorte del cepillo: 3N (±30%) a una extensión de 25mm; 5N (±30%) a una extensión de 3,5mm
• Altura del cepillo: Longitud total ≥25mm; después del ensamblaje, el cepillo se extiende ≥3,5mm desde la caja del cepillo
• Condiciones de operación:
  • Después de la instalación detrás de la hélice, desalineación de la cara final del anillo de cobre ≤0,1mm; el colector de corriente opera normalmente con desalineación del anillo de cobre ≤0,2mm
  • La línea indicadora de reemplazo del cepillo señala la necesidad de reemplazo
  • El ensamblaje debe estar dentro de los límites dimensionales de diseño y libre de quemaduras, rayones, ranuras, etc.
• Dirección de rotación: Izquierda (en sentido antihorario en la dirección de vuelo)
• Velocidad nominal (garantía de diseño): 2000 r/min
• Velocidad máxima (garantía de diseño): 2400 r/min
• Sobrecarga (garantía de diseño): Soporta (2550/60) r/min durante 30 minutos (no operativo, sin daño mecánico o deformación, sin caja de cepillos)
• Modo de operación: Intermitente, max ON 100s, min OFF 11s
• Requisitos de peso:
  • Conjunto de anillo colector: ≤1100g
  • Conjunto de caja auxiliar: ≤205g por unidad
• Resistencia de aislamiento (anillo a anillo, anillo a cepillo):
  • Estado frío: ≥20MΩ
  • Después de la prueba de calor húmedo: ≥5MΩ (solo prueba de calificación)
• Resistencia dieléctrica (anillo a anillo, anillo a cepillo):
  • Estado frío: ≥500VAC@50Hz, 60s, sin ruptura ni destello
  • Después de la prueba de calor húmedo: ≥375VAC@50Hz, 60s, sin ruptura ni destello
• Desequilibrio estático: 0,01N·m
• Piezas de repuesto del producto: Un conjunto adicional de caja de cepillos por conjunto
• Condiciones ambientales de operación (garantía de diseño):
  • Altitud de vuelo: 0~10000m
  • Velocidad máxima de vuelo: 431km/h
  • Velocidad máxima de inmersión: 450km/h
  • Límite de velocidad del viento (viento cruzado): 15m/s
  • Temperatura de operación: -55°C a +55°C
  • Temperatura de almacenamiento: -55°C a +70°C

Especificaciones técnicas

• Anillo colector de 3 circuitos, cada uno 90A @ 28VDC
• Velocidad máxima: 2400 r/min
• Tolerancia de desalineación: ≤0,1mm
• Desequilibrio estático: 0,01N·m
• Aislamiento: 2500VAC
• Peso: ≤1100g (conjunto), ≤205g (caja auxiliar)
• Temperatura de operación: -55°C a +55°C
• Temperatura de almacenamiento: -55°C a +70°C
