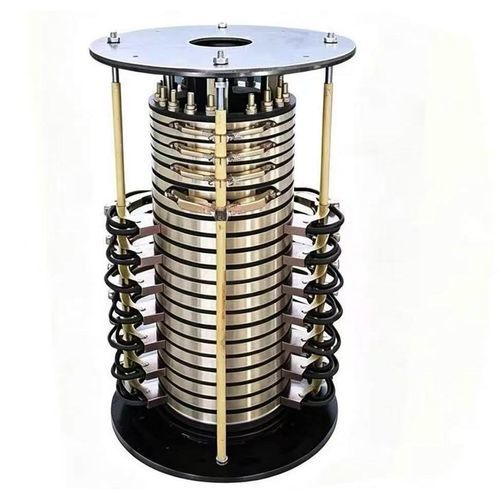

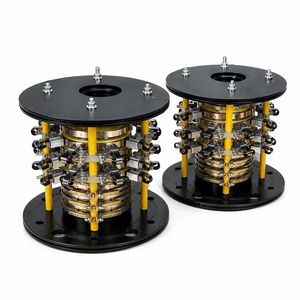

Anillo colector híbrido

de eje huecocon centro huecopara aerogenerador

Descripción breve
Anillo colector conductor multicanal de alta corriente con anillos apilados de acero inoxidable pulido y cepillos con muelle elástico para transmisión continua de potencia y señales 360°. Cantidad de circuitos e intensidad por circuito configurables según exigencias de equipos rotativos industriales y automatizados. Usos típicos: grúas torre, escenarios giratorios, turbinas eólicas, platos giratorios automatizados y maquinaria rotativa minera.

Características principales del producto

• Estructura de anillos conductores apilados e independientes que admite 1–100+ canales; kits típicos: 6 / 12 / 18 / 24
• Anillos de acero inoxidable pulido y alta dureza para resistencia de contacto ultra baja y rendimiento eléctrico estable
• Sujetadores de cepillo con doble muelle elástico que aseguran presión de contacto constante, menor desgaste y arcos mínimos en rotaciones prolongadas
• Marco integrado vertical con brida superior e inferior para montaje directo en ejes rotativos
• Amplias opciones de temperatura y protección (estándar -20°C a +70°C, amplia -40°C a +85°C; IP54 estándar, IP65 opcional)
• Configuraciones flexibles: solo señal, anillos de potencia de alta corriente, combinaciones híbridas potencia-señal y juntas giratorias integradas

Industrias y equipos de aplicación

• Maquinaria de construcción: plataformas giratorias y mecanismos de elevación de grúas torre
• Energía renovable: partes conductoras rotativas para pequeñas turbinas eólicas y platos de seguimiento solar
• Escena y entretenimiento: escenarios giratorios, luminarias rotativas y atracciones
• Automatización: mesas indexadas rotativas, mesas giratorias de envasado y uniones giratorias en robótica
• Minería y metalurgia: transportadores rotativos y equipos rotativos de procesamiento
• Médico y ensayos: bancos de pruebas rotativos y puestos de trabajo médicos giratorios

Tabla de parámetros de rendimiento
Elemento parámetro | Especificación estándar | Rango opcional personalizado | Beneficio para compradores
Material de anillo conductor | Acero inoxidable pulido | Aleación de cobre, bañado en oro | Baja resistencia y señales estables para sistemas de precisión
Estructura de cepillo | Dobles cepillos con muelle elástico | Cepillo de muelle simple, cepillo de metal precioso | Presión de contacto uniforme y vida útil prolongada
Cantidad de circuitos | 6 / 12 / 18 / 24 | 1–100+ canales | Transmisión simultánea multi-potencia y multi-señal para máquinas rotativas complejas
Corriente nominal por bucle | 25A por anillo (típ.) | 5A–500A | Soporta cargas industriales sin sobrecalentamiento
Velocidad de rotación | 0–30 RPM (típ.) | Versión alta velocidad hasta 200 RPM | Adecuado para cargas pesadas a baja velocidad y automatización media velocidad
Grado de protección | IP54 (estándar) | IP65 estanco opcional | Preparado para exterior en entornos polvorientos o húmedos
Método de montaje | Brida superior e inferior, montaje vertical | Eje hueco / paso a través opcional | Montaje directo por pernos en ejes principales para ahorrar tiempo de ensamblaje
Temperatura de trabajo | -20°C ~ +70°C (estándar) | -40°C ~ +85°C (amplio) | Operación estable en fábricas calientes y campos exteriores fríos

Cómo mejora este anillo colector la eficiencia del comprador

• Evita el enredos de cable con rotación 360° ilimitada, reduciendo tiempos de inactividad y costes de sustitución
• Diseño modular apilado que reduce el espacio de instalación y facilita la integración en sistemas rotativos existentes
• Plataforma configurable que cubre potencia, señal y soluciones híbridas, reduciendo la complejidad de aprovisionamiento
• Materiales duraderos y diseño de cepillos que disminuyen la frecuencia de reemplazo y las interrupciones operativas
• Montaje por brida estándar que agiliza la instalación y reduce tiempos de ensamblaje para fabricantes

Especificaciones técnicas

• Brand: Ingiant
• Designación modelo: Multi-Ring Stacked Conductive Slip Ring
• Material de anillo conductor: acero inoxidable pulido (opciones: aleación de cobre, bañado en oro)
• Estructura de cepillo: dobles cepillos con muelle elástico (opciones: muelle simple, cepillo metal precioso)
• Cantidades típicas de circuitos: 6 / 12 / 18 / 24 (personalizable 1–100+)
• Corriente nominal por bucle (típica): 25A por anillo (personalizable 5A–500A)
• Velocidad de rotación (típica): 0–30 RPM (opción alta velocidad hasta 200 RPM)
• Grado de protección: IP54 (opcional IP65 estanco)
• Montaje: brida superior e inferior montaje vertical (opciones: eje hueco / paso a través)
• Temperatura de trabajo: estándar -20°C ~ +70°C; amplio -40°C ~ +85°C
