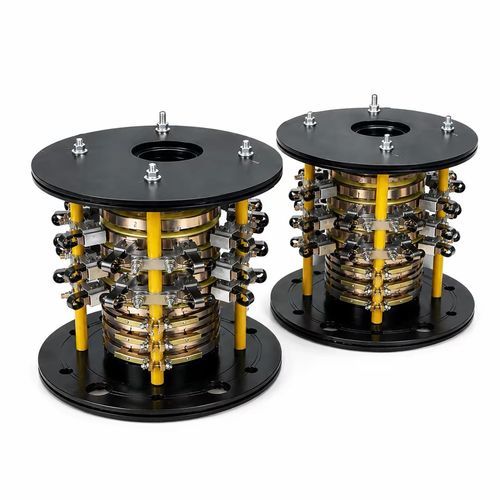

Anillo colector con centro hueco

para aerogeneradorpara aplicaciones industrialesde cobre

Descripción corta

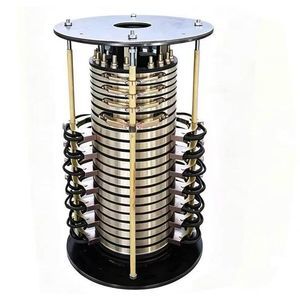

Este anillo colector multicanal de servicio pesado incorpora anillos colectores de cobre apilados, postes de soporte aislados reforzados y montaje por doble brida. Ofrece transmisión estable y continua de potencia y señales para maquinaria rotativa, admite integración multicircuito, presenta estructura de contacto de escobilla resistente al desgaste, alto nivel de aislamiento y grado de protección IP personalizable. Ampliamente utilizado en aerogeneradores, equipos mineros, plataformas giratorias, grúas industriales y grandes dispositivos rotativos de automatización para resolver las barreras de transmisión de corriente y señal en rotación.

Visión general
Los anillos colectores industriales multicircuito (anillos colectores, conectores eléctricos rotativos) transmiten potencia, señales de control y datos analógicos/digitales entre partes fijas y giratorias sin torsión de cables. El diseño de brida apilada utiliza anillos de cobre modulares apilados, ensamblajes de escobillas independientes de plata-carbono, aislamiento epoxi reforzado y montaje de doble brida, diseñado para equipos rotativos industriales de alta carga y funcionamiento prolongado para eliminar fallos por enroscamiento de cables y asegurar transmisión eléctrica ininterrumpida durante la rotación continua.

Ventajas principales para compradores industriales

• Anillos conductores multicapa apilados: alta conductividad, baja resistencia eléctrica, salida de tensión estable, sin atenuación de la señal durante la rotación
• Módulos de escobilla divididos independiente plata-carbono: presión de contacto uniforme, auto-lubricante, desgaste ultrabajo, vida útil prolongada, reemplazo individual fácil sin desmontar la unidad completa
• Postes de soporte aislantes de fibra de vidrio epoxi reforzada: resistencia a altas temperaturas, excelente rigidez dieléctrica, anti-envejecimiento, resistente a impactos y vibraciones
• Placas de montaje con doble brida metálica (superior e inferior): orificios pretalonados para instalación directa con pernos en ejes giratorios, compatible con montaje vertical/horizontal
• Diseño central con orificio pasante hueco: permite el paso de tuberías hidráulicas/neumáticas, ejes de transmisión o cables a través del centro del anillo para un diseño integrado del sistema
• Cantidad de circuitos, clasificación de corriente y grado de protección personalizables: admite circuitos mixtos de potencia + señal, estructura sellada opcional IP54/IP65 para entornos exteriores polvorientos o húmedos
• Amplio rango de temperatura de funcionamiento: funciona de forma estable de -20°C a +120°C, adecuado para talleres extremos, minería al aire libre y entornos eólicos
• Bajo par de fricción de rotación: rotación suave, sin bloqueo, no añade carga adicional a los motores de accionamiento giratorios

Tabla técnica clave
Ítem parámetro | Valor técnico estándar | Opciones personalizables | Beneficio para compradores
Material del anillo conductor | Cobre de alta pureza con plateado | Anillos chapados en oro para señales débiles | Menor resistencia de contacto, anti-oxidación, transmisión clara de señales de baja corriente
Material de las escobillas | Escobilla compuesta plata-carbono | Escobilla aleación de oro, escobilla de grafito | Mayor ciclo de servicio, menos paradas de mantenimiento
Canales de circuito | 6–36 circuitos | Personalizable 2–60 circuitos mixtos potencia/señal | Satisface demandas de cableado de máquinas multifunción
Corriente por circuito | 10A / 25A / 50A por anillo | Hasta 200A en anillos de alta corriente | Adaptar control de señales y circuito principal de alta potencia simultáneamente
Diámetro del orificio pasante | Agujero central estándar 50mm | Eje hueco personalizado 30mm–100mm | Integrar líneas hidráulicas, ejes motrices dentro del anillo colector
Aislamiento | Varilla epoxi de fibra de vidrio, brida baquelita | Aislamiento PTFE alta temperatura | Soportar altas temperaturas, prevenir cortocircuitos bajo carga pesada
Grado de protección | Versión base IP54 | IP65 completamente sellado polvo/agua | Despliegue en exteriores, minas, zonas costeras húmedas
Velocidad de rotación máx | 0–300 RPM continuo | Modificación baja velocidad para equipos lentos y pesados | Rendimiento estable para maquinaria rotativa rápida y lenta
Temperatura de funcionamiento | -20°C ~ +120°C | Versión alta temperatura hasta 180°C | Compatible con hornos, metalurgia, aerogeneradores en entornos de alta temperatura
Forma de montaje | Doble brida superior & inferior | Brida única, montaje por abrazadera al eje | Instalación flexible para todo tipo de estructuras mecánicas rotativas

Principales escenarios industriales de aplicación

• Equipos eólicos de nueva energía: transmisión rotativa de potencia para yaw y pitch
• Maquinaria minera y de construcción: plataformas de perforación rotativa, cabrestantes mineros, grúas torre de gran tamaño
• Plataformas rotativas automatizadas: mesas giratorias de embalaje, dispositivos de soldadura rotativos automatizados, articulaciones rotativas robóticas
• Equipos portuarios y de elevación: spreaders rotativos para contenedores, mecanismos rotativos de elevación de alta carga
• Equipos industriales especiales: bases rotativas de radar, grandes bancos de prueba giratorios, actuadores rotativos hidráulicos

Cómo este anillo colector resuelve los problemas de los compradores

• Elimina daños por torsión de cable: permite rotación continua 360° sin enroscamiento de cables
• Reduce costes de mantenimiento: los módulos de escobilla separables permiten reemplazar una escobilla dañada sin desmontar toda la unidad
• Simplifica el diseño estructural del equipo: el orificio pasante central integra tuberías y ejes de transmisión, ahorrando espacio interno
• Salida estable de señal y potencia: los anillos de cobre chapados evitan pérdida de señal y previenen fallos por transmisión inestable
• Se adapta a entornos severos: alta aislación y sellado IP65 opcional resisten polvo, humedad y vibraciones
• Soporte de personalización: ajuste del número de circuitos, corriente, tamaño y grado de protección para coincidir con los requisitos de diseño OEM

Especificaciones técnicas

• Anillos conductores: cobre de alta pureza con plateado (opción: chapado en oro para señales débiles)
• Escobillas: composite plata-carbono (opciones: aleación de oro, grafito)
• Canales de circuito: estándar 6–36, personalizable 2–60 circuitos mixtos potencia/señal
• Corriente por circuito: estándar 10A / 25A / 50A por anillo, hasta 200A para anillos de alta corriente
• Diámetro del orificio pasante: estándar 50mm, personalizable 30mm–100mm
• Aislamiento: varillas epoxi fibra de vidrio y brida baquelita (opción: aislamiento PTFE alta temperatura)
• Grado de protección: IP54 base, IP65 opcional sellado
• Velocidad de rotación máx: 0–300 RPM continuo; modificaciones de baja velocidad disponibles
• Temperatura de funcionamiento: -20°C a +120°C (opción alta temperatura hasta 180°C)
• Montaje: doble brida superior & inferior (opciones: brida única, abrazadera de eje)
