Anillo colector con centro hueco DHK015-4S

en 2 partespara instrumentos de medidapara la robótica

Descripción breve:

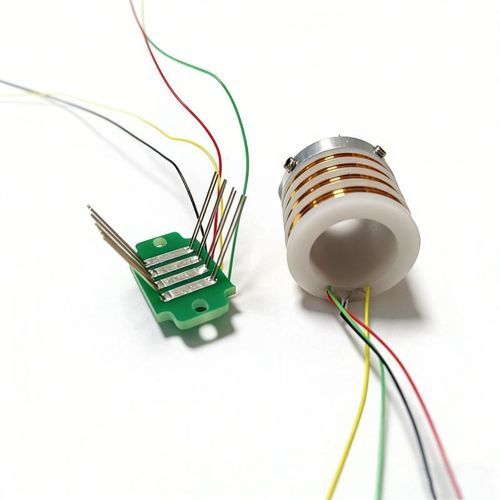

Aro colector dividido para sensor de par (2 partes) modelo DHK015-4S. Diámetro interior 15 mm, 4 canales de señal, contacto oro-a-oro para resistencia ultra-baja e integridad de señal superior.

Puntos clave del producto

• Diseño compacto: diámetro interior de 15 mm adecuado para espacios reducidos.
• Estructura dividida para mantenimiento sencillo: módulo de hilo de escobilla y eje giratorio separables.
• Material de contacto oro-a-oro: garantiza resistencia de contacto muy baja y transmisión de señal estable.
• Validado para producción en serie: suministro por lotes comprobado para clientes industriales.

Especificaciones técnicas detalladas

• Características mecánicas – Diámetro interior: 15 mm (personalizable 12–25 mm); carcasa dividida; eje en acero inoxidable.
• Rendimiento eléctrico – Hilo de escobilla de aleación de oro a contacto bañado en oro; resistencia de contacto < 20 mΩ.
• Transmisión de señal – Banda ancha DC–10 MHz; diafonía < -60 dB @ 10 MHz.
• Rendimiento dinámico – Velocidad máxima 3000 rpm; excentricidad axial < 0,02 mm.
• Adaptabilidad ambiental – Diseño a prueba de polvo y salpicaduras; recubrimiento anticorrosión opcional; grados de protección IP54–IP68 opcionales.
• Soporte de certificación – Conforme a RoHS y REACH; informes de materiales disponibles.

Por qué elegir nuestros anillos colectores para sensor de par

• Transmisión de señal precisa: variación de resistencia de contacto < 2 mΩ, asegurando la exactitud de las señales de medición de par y reducción del ruido eléctrico frente a anillos colectores convencionales de cobre.
• Alta durabilidad: vida en rotación > 50 millones de revoluciones bajo carga nominal; temperatura de funcionamiento -40°C a +125°C.
• Mantenimiento sencillo: módulos de escobilla extraíbles para reemplazo rápido en campo, reduciendo significativamente el MTTR.
• Flexibilidad de personalización: diámetro interior 12–25 mm, 2–24 canales, compatible con transmisión mixta (potencia/datos/termopar), blindaje EMI y recubrimientos especiales opcionales.

Áreas de aplicación típicas

• Bancos de ensayo automotrices: monitorización en tiempo real del par en motores y transmisiones.
• Robots industriales: sistemas de retroalimentación de par en articulaciones.
• Aeroespacial: medición de carga y monitorización de salud en actuadores y mecanismos de dirección.
• Energía eólica: sistemas de monitorización del par del husillo.
• Instrumentación científica: dispositivos de calibración de par de precisión.

Especificaciones técnicas

• Modelo: DHK015-4S
• Diámetro interior: 15 mm (personalizable 12–25 mm)
• Canales: 4 canales de señal (opcional 2–24 canales)
• Material de contacto: hilo de escobilla de aleación de oro a contacto bañado en oro
• Resistencia de contacto: < 20 mΩ (variación < 2 mΩ para señales de par)
• Banda ancha: DC–10 MHz
• Diafonía: < -60 dB @ 10 MHz
• Velocidad máxima: 3000 rpm
• Excentricidad axial: < 0,02 mm
• Protección ambiental: a prueba de polvo y salpicaduras; recubrimiento anticorrosión opcional; IP54–IP68 opcionales
• Temperatura de funcionamiento: -40°C a +125°C
• Durabilidad: vida en rotación > 50 millones de revoluciones bajo carga nominal
• Conformidad: RoHS y REACH
