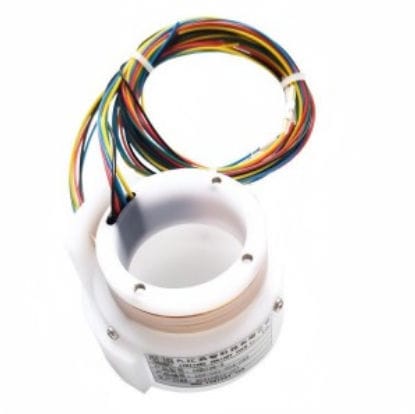

Anillo colector con centro hueco DHK028-5

de eje huecoen 2 partesmédico

Descripción breve
DHK028-5 anillo colector de 2 partes sin carcasa. Diámetro interior (agujero pasante): 28 mm. Número de circuitos: 5. Corriente nominal por circuito: 2 A–50 A (personalizable). Diseñado para integración OEM con rotor y estator suministrados por separado para ahorrar espacio y peso de instalación. Rotor disponible en versiones de eje hueco con varios diámetros interiores. Opciones de montaje: fijación por tornillo o pegado. Configuraciones personalizadas de potencia y señal disponibles.

Detalle del producto
Desarrollado para espacios de instalación reducidos, la estructura abierta de 2 partes separa el canal del anillo y la placa de escobillas para que rotor y estator puedan montarse de forma independiente. La estructura partida reduce el espacio y el peso de instalación. Contactos en ranura en V chapados en oro para resistencia a la oxidación y al desgaste.

Aplicaciones típicas

• Maquinaria industrial: plataformas de perforación, devanadoras, máquinas de mecanizado de caras, laminadores en caliente
• Máquinas rotativas: llenadoras, sopladoras de botellas, equipos de entretenimiento
• Tambores de cable: maquinaria portuaria, equipos de izado, maquinaria de carreteras y puentes, torres
• Equipos de ensayo: bancos de pruebas centrífugos, separadores, instrumentos de medición
• Robótica: líneas de embalaje, apiladores, equipos de control de procesos, prensas
• Exhibición/presentación: stands giratorios, platos giratorios, restaurantes giratorios
• Equipo médico: lámparas quirúrgicas sin sombra, equipos de imagen/comunicación

Descripción del nombrado

• Tipo de producto: DH — anillo colector eléctrico
• Método de instalación: K — agujero pasante
• Diámetro del agujero pasante: 28 mm
• Circuitos totales: 5
• Corriente nominal: especificada por circuito; diferentes valores pueden no estar todos marcados
• Número identificador: -XXX distingue especificaciones del mismo modelo

Notas
Diseño abierto sin carcasa destinado a la integración OEM donde rotor y estator se montan por separado. Contactos en ranura en V chapados en oro ofrecen resistencia a la oxidación y buen comportamiento frente al desgaste. Variantes de eje hueco y múltiples opciones de montaje disponibles. Se admiten personalizaciones combinadas de potencia y señal.

Especificaciones técnicas

• Modelo: DHK028-5
• Diámetro interior (agujero pasante): 28 mm
• Número de circuitos: 5
• Corriente nominal: 2 A–50 A (personalizable)
• Estructura: 2 partes (rotor y estator suministrados por separado), sin carcasa / estructura abierta
• Diseño de contacto: ranura en V, chapado en oro
• Opciones de rotor: versiones de eje hueco con varios diámetros interiores
• Montaje: fijación por tornillo o pegado
• Personalización: configuraciones combinadas potencia y señal disponibles
• Aplicaciones típicas: ver arriba
