Anillo colector eléctrico

en 2 partespara la industria aeronáuticade aluminio anodizado

Descripción breve

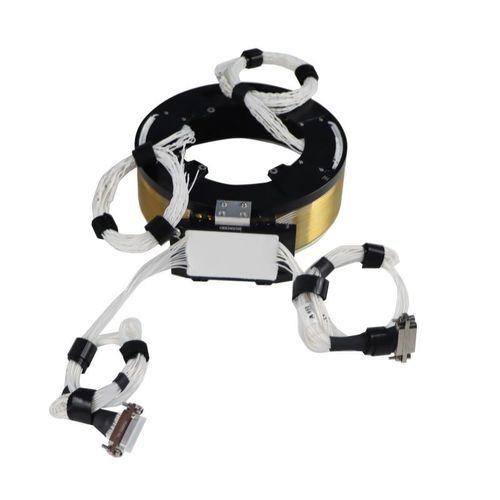

Anillo colector conductor de tipo dividido, grado aeroespacial, con 26 canales integrados de potencia y señal, peso total <500 g. Fabricado en materiales de grado aeronáutico con tratamiento superficial de anodizado negro anti‑corrosión. Opera entre -40°C y +125°C; indicado para antenas de satélite, paneles solares y otras aplicaciones de transmisión rotativa en aeroespacial.

Detalle del producto
En sistemas aeroespaciales, los anillos colectores deben asegurar la transmisión continua de energía y señales bajo variaciones extremas de temperatura, ambientes corrosivos y vacío, manteniendo la precisión mecánica en movimientos de orientación y seguimiento. Este anillo colector conductor de 26 canales tipo dividido está diseñado para cumplir esos requisitos con un diseño compacto y ultraligero.

La estructura dividida con ranuras de reducción de peso mantiene el diámetro exterior en 134 mm y la longitud en 42 mm, conservando la capacidad completa de 26 canales. El peso total es <500 g, cumpliendo las restricciones de masa y volumen de plataformas aeroespaciales. El par de funcionamiento es <0,2 N·m para una rotación suave sin cargar en exceso los mecanismos de precisión.

Los componentes estructurales están fabricados en materiales de grado aeronáutico y la superficie recibe un anodizado negro anti‑corrosión que resiste temperaturas extremas, humedad y ambientes corrosivos. El diseño eléctrico separa potencia y señales; las líneas de señal utilizan pares trenzados para reducir EMI y preservar la integridad de la señal. La variación de resistencia de contacto es ≤10 mΩ; la resistencia de aislamiento y la rigidez dieléctrica cumplen los requisitos aeroespaciales, proporcionando una solución fiable y duradera para la transmisión de energía y señales en equipos giratorios.

Parámetros técnicos

• Canales totales: 26 canales
• Diámetro exterior: 134 mm
• Longitud: 42 mm
• Peso total: <500 g
• Par de funcionamiento: <0,2 N·m
• Corriente nominal – Grupo A Potencia: 3 canales × 5 A (28 V)
• Corriente nominal – Grupo A Señal: 6 canales × 1 A (5 V, par trenzado)
• Corriente nominal – Grupo B Potencia: 6 canales × 3 A (6 V)
• Corriente nominal – Grupo B Señal: 10 canales × 1 A (6 V, par trenzado)
• Anillo de tierra: 1 canal × 2 A
• Tensión de funcionamiento (potencia): 0–28 VAC/VDC
• Variación de resistencia de contacto: ≤10 mΩ
• Resistencia de aislamiento (anillo-anillo, anillo-carcas): ≥100 MΩ @ 250 VDC
• Rigidez dieléctrica (anillo-anillo, anillo-carcas): 250 VAC @ 50 Hz, 60 s, 1 mA
• Temperatura de funcionamiento: -40°C ~ +125°C
• Material principal: materiales de grado aeronáutico
• Tratamiento de superficie: anodizado negro anti‑corrosión

Características / especificaciones técnicas

• Canales: 26 canales integrados de potencia y señal.
• Dimensiones compactas: diámetro exterior 134 mm, longitud 42 mm.
• Construcción ultraligera: peso total <500 g mediante diseño dividido y ranuras de reducción de peso.
• Bajo par de funcionamiento: <0,2 N·m para rotación suave y mínima carga en sistemas de movimiento de precisión.
• Distribución de potencia: Grupo A Potencia — 3 canales × 5 A (28 V); Grupo B Potencia — 6 canales × 3 A (6 V); Anillo de tierra — 1 canal × 2 A.
• Canales de señal: diseño en par trenzado; Grupo A Señal — 6 canales × 1 A (5 V); Grupo B Señal — 10 canales × 1 A (6 V).
• Tensión de operación (potencia): 0–28 VAC/VDC.
• Fiabilidad eléctrica: variación de resistencia de contacto ≤10 mΩ; resistencia de aislamiento ≥100 MΩ @ 250 VDC; rigidez dieléctrica 250 VAC @ 50 Hz durante 60 s (1 mA).
• Rango ambiental: temperatura de funcionamiento -40°C a +125°C; apto para entornos con alta humedad, corrosión y vacío.
• Materiales y acabado: materiales aeronáuticos con tratamiento superficial anodizado negro anti‑corrosión.
