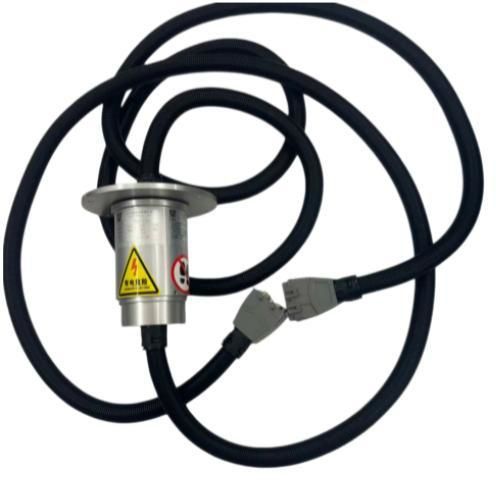

Anillo colector PROFIBUS FHS120-15-10112

RS-485para bus CANen 2 partes

Perfil de la marca y vista general del producto
In-giant es una empresa de alta tecnología especializada en I+D y fabricación de conexiones rotativas de precisión, con más de diez años de experiencia en anillos colectores para energía eólica. Certificada ISO9001, cuenta con laboratorios de I+D independientes, talleres de producción estandarizados y varias patentes clave. El anillo colector de pitch In-giant FHS120-15-10112 es un reemplazo dedicado 1:1 para el SCHLEIFRING 5k0210103 / REC.C1 (1.5MW) de origen alemán. Fabricado estrictamente según los planos oficiales, coincide con la unidad original en dimensiones mecánicas, interfaces de montaje, parámetros eléctricos y protocolos de comunicación, permitiendo instalación directa sin modificaciones in situ y mitigando los largos plazos y la disponibilidad limitada de repuestos de los productos importados.

Especificaciones técnicas principales (calibradas según planos oficiales)
Parámetros de rendimiento eléctrico
Ítem: Canales totales
Especificación técnica: 15 vías (configurado para sistema de pitch 1.5MW; totalmente consistente con la configuración original SCHLEIFRING 5k0210103 / REC.C1)

Estructura mecánica y parámetros de dimensiones
Ítem: Modelo compatible
Especificación técnica: Intercambiable con SCHLEIFRING 5k0210103 / REC.C1 para sistemas de pitch 1.5MW

Ítem: Tipo de estructura
Especificación técnica: Estructura rotor-estator dividida, puente + conector en ambos extremos; 3 conjuntos de cables aislados independientes

Ítem: Estructura de montaje
Especificación técnica: Réplica 1:1 del tamaño original, orificios pasantes estándar 6×Ø9; sin modificación en sitio requerida

Ítem: Velocidad nominal de trabajo
Especificación técnica: 0–30 RPM, acorde a condiciones de baja velocidad de pitch en 1.5MW

Ítem: Material de la carcasa
Especificación técnica: Aleación de aluminio + acero inoxidable para resistencia y protección contra corrosión

Ítem: Requisito de instalación
Especificación técnica: Mantener orientación horizontal durante la instalación para asegurar la concentricidad de rotación y la vida útil

Adaptabilidad ambiental y protección
Ítem: Grado de protección
Especificación técnica: IP65 con doble sellado dinámico y tubo protector corrugado; a prueba de polvo, agua y condensación

Ítem: Temperatura de funcionamiento
Especificación técnica: -40°C a +55°C, apto para entornos complejos de parques eólicos a nivel mundial

Ítem: Temperatura de almacenamiento
Especificación técnica: -45°C a +70°C

Ítem: Humedad de trabajo
Especificación técnica: ≤95% HR (sin condensación)

Ítem: Altitud máxima adaptable
Especificación técnica: ≤4000 m

Comunicación y compatibilidad del sistema
Ítem: Protocolos soportados
Especificación técnica: Profibus, CAN-BUS, RS485 (admite protocolos principales de la industria eólica)

Ítem: Rendimiento de transmisión
Especificación técnica: Retardo cero, sin pérdida de datos; transmisión estable en tiempo real de señales de pitch

Ítem: Compatibilidad de unidad
Especificación técnica: Plug-and-play, no requiere modificación de software; compatible con turbinas 1.5MW de uso general

Ventajas principales del producto

• Reemplazo 1:1 a nivel de planos: parámetros eléctricos, dimensiones mecánicas, interfaces y lógica de comunicación coinciden con SCHLEIFRING 5k0210103 / REC.C1 para intercambio directo sin modificación.
• Rendimiento de contacto estable: contactos de metales preciosos y control preciso de resistencia reducen la variación dinámica de resistencia para operación fiable a largo plazo.
• Amplia adaptabilidad ambiental: clasificación IP65, amplio rango de temperatura y aptitud para gran altitud en condiciones severas.
• Costo competitivo y entrega rápida: coste aproximado del 50 %–65 % de los originales importados; modelos estándar en stock para envío en 3 días hábiles; pedidos personalizados 7–15 días hábiles.
• Garantía y soporte global: garantía de producto de 18 meses y servicio técnico y postventa mundial.
• Fabricación conforme a planos estandarizados: producción e inspección según planos oficiales para parámetros precisos y alta intercambiabilidad.

Aplicación y verificación en mercado
Diseñado para sistemas de pitch en turbinas terrestres de 1.5MW como reemplazo directo del SCHLEIFRING 5k0210103 / REC.C1. Compatible con modelos 1.5MW mayoritarios en el extranjero y validado mediante operación a largo plazo en varios países; informes de campo indican menores tasas de fallo y mayor estabilidad frente a algunos originales importados.

Especificaciones técnicas

• Modelo: FHS120-15-10112
• Marca: In-giant
• Canales totales: 15 vías (configurado para sistemas de pitch 1.5MW)
• Compatible con: SCHLEIFRING 5k0210103 / REC.C1 (1.5MW)
• Tipo de estructura: Rotor-estator dividido; puente + conector en ambos extremos; 3 conjuntos de cables aislados independientes
• Montaje: Réplica 1:1 del tamaño original, orificios pasantes estándar 6×Ø9
• Velocidad nominal de trabajo: 0–30 RPM
• Material de la carcasa: Aleación de aluminio + acero inoxidable
• Grado de protección: IP65 (doble sellado dinámico)
• Temperatura de funcionamiento: -40°C a +55°C
• Temperatura de almacenamiento: -45°C a +70°C
• Humedad de trabajo: ≤95% HR (sin condensación)
• Altitud máxima adaptable: ≤4000 m
• Protocolos soportados: Profibus, CAN-BUS, RS485
• Rendimiento de transmisión: Retardo cero, sin pérdida de datos
• Compatibilidad de unidad: Plug-and-play con turbinas 1.5MW mayoritarias
• Garantía: 18 meses
• Plazo: Modelos estándar - envío en 3 días hábiles; pedidos personalizados - 7–15 días hábiles
• Posicionamiento de coste: Aproximadamente 50 %–65 % de los originales importados
