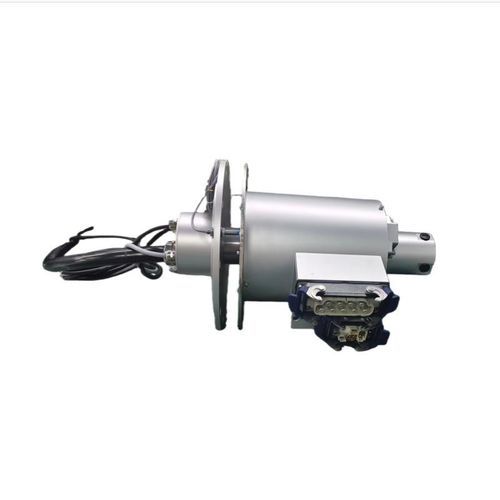

Anillo colector eléctrico FHS190-12-20214

con centro huecopara aerogeneradorpara montaje de aerogenerador

Descripción del producto
El FHS190-12-20214 de INGIANT TECH es un anillo colector de 12 circuitos diseñado para sistemas de control de paso (pitch) de aerogeneradores. Transmite de forma continua energía eléctrica de alta potencia, señales de control y comunicaciones de bus entre el buje giratorio y la góndola fija, permitiendo ajustes de paso precisos. Está preparado para condiciones onshore y offshore severas, con calefactor interno, protección IP65 y fiabilidad de nivel militar, adecuado para turbinas de 1,5MW–3MW.

Descripción corta
Modelo: FHS190-12-20214 (ER-80/400 2.0G4)
Número de circuitos: 12 circuitos
Corriente nominal: 5 × 80A (400VAC, circuitos de potencia), 3 × 2A (24VDC, cadena de seguridad), 4 × 2A (24VDC, señales CANopen)
Tensión nominal: 0–440VAC / 240VDC
Resistencia de aislamiento: ≥1000MΩ @500VDC (potencia); ≥500MΩ @500VDC (señal)
Rigidez dieléctrica: 2500VAC @50Hz, 60s (potencia); 500VAC @50Hz, 60s, 2mA (señal)
Resistencia de contacto dinámica: ≤10mΩ
Velocidad de funcionamiento: 0–30 RPM
Temperatura de funcionamiento: -30°C a +55°C
Temperatura de almacenamiento: -40°C a +70°C
Grado de protección: IP65
Altitud máxima: ≤4000 m
Material estructural: Aleación de aluminio / acero al carbono
Material de contacto: Metal precioso
Funciones integradas: Calentador interno, sensor de velocidad, interfaz de encoder (ejemplos: YTD2IB14Y778, 10000T1KAK2 (25G))

Ventajas principales

• Configuración de circuitos optimizada para sistemas de pitch: Diseño multicircuito con cinco canales de potencia 80A/400VAC para el motor de pitch, tres canales de cadena de seguridad 2A/24VDC y cuatro canales de señal CANopen 2A/24VDC para separar potencia, seguridad y comunicaciones.
• Soporte integrado para sensor y encoder: Sensor de velocidad e interfaz de encoder preinstalados (ejemplos referenciados) para monitorización de posición en tiempo real y reducción del cableado adicional.
• Durabilidad en entornos extremos: Protección IP65, resistencia a la niebla salina, vibraciones y temperaturas extremas; calefactor interno para evitar condensación y formación de hielo; contactos de metal precioso para baja resistencia dinámica y larga vida útil (>20 millones de rotaciones, objetivo de diseño).
• Diseño mecánico robusto y fácil instalación: Longitud total ajustable (410–540 mm), diámetro de paso 190 mm, salidas de cableado modulares, prensaestopas pre-terminados y accesorios desmontables para integración simplificada.
• Ingeniería personalizada y compatible con normativas: Configuración de circuitos, tensiones/corrientes, dimensiones y protocolos de comunicación (PROFIBUS, EtherCAT, PROFINET) configurables según el modelo de turbina; fabricado bajo estrictos controles de calidad y alineado con especificaciones del sector eólico (IEC 61400).

Escenarios de aplicación

• Sistemas de control de pitch: Compatible con turbinas onshore y offshore de 1,5MW–3MW.
• Equipos de energía renovable: Interconexión buje-góndola, accionamientos de pitch y transmisión rotativa en parques eólicos.
• Equipos rotativos industriales: Transferencia de potencia y señales a baja velocidad y alta fiabilidad en instalaciones giratorias severas.

Especificaciones técnicas

• Modelo: FHS190-12-20214 (ER-80/400 2.0G4)
• Circuitos: 12
• Circuitos de potencia: 5 × 80A (400VAC)
• Circuitos cadena de seguridad: 3 × 2A (24VDC)
• Circuitos señal/CANopen: 4 × 2A (24VDC)
• Tensión nominal: 0–440VAC / 240VDC
• Resistencia de aislamiento: ≥1000MΩ @500VDC (potencia); ≥500MΩ @500VDC (señal)
• Rigidez dieléctrica: 2500VAC @50Hz 60s (potencia); 500VAC @50Hz 60s 2mA (señal)
• Resistencia de contacto dinámica: ≤10mΩ
• Velocidad de funcionamiento: 0–30 RPM
• Temperatura de funcionamiento: -30°C a +55°C
• Temperatura de almacenamiento: -40°C a +70°C
• Grado de protección: IP65
• Altitud: ≤4000 m
• Material estructura: Aleación de aluminio / acero al carbono
• Material contactos: Metal precioso
• Calentador integrado: Sí (previene condensación/hielo)
• Sensor de velocidad & interfaz encoder: Integrados (ejemplos referenciados)
• Vida útil: >20 millones de rotaciones (orientado a diseño)
• Dimensiones mecánicas: Longitud total ajustable 410–540 mm; diámetro de paso 190 mm
• Instalación: Salidas de cableado modulares y prensaestopas pre-terminados; accesorios desmontables incluidos
