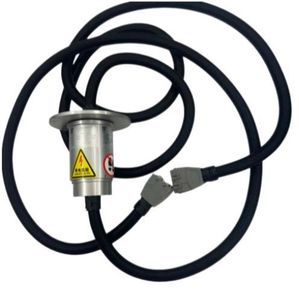

Anillo colector vía Ethernet FHS135-23-20215

para bus CANeje pasantepara aerogenerador

Descripción breve
Anillo colector FHS135-23-20215 para control de paso diseñado para aerogeneradores de 2.0MW. Reemplazo directo de la pieza 5K0241300, conforme a las especificaciones CRRC y preparado para entornos onshore y offshore exigentes.

Parámetros
Modelo: FHS135-23-20215 (Ref. 5K0241300)
Aplicación: Sistema de control de paso para aerogenerador 2.0MW
Total circuitos: 23 circuitos
Circuitos de potencia: 5 × 40A / 400VAC (pico 60A @ 2s)
Circuitos de señal: 9 × 5A / 24VDC
Señales CAN Bus: 4 × 2A / 24VDC (incl. blindaje)
Señales Ethernet: 2 × 2A / 24VDC (incl. blindaje)
Encoder: Baumer GI355.B70C310.T (encoder absoluto)
Tensión nominal: 0–440VAC / 500VDC

Especificaciones clave

• Total circuitos: 23 (5 potencia + 9 señal + 4 CAN + 2 Ethernet + blindajes/encoder)
• Anillos de potencia: 5 × 40A / 400VAC (pico 60A @ 2s)
• Anillos de señal: 9 × 5A / 24VDC
• CAN Bus: 4 × 2A / 24VDC (puesta a tierra blindada)
• Ethernet: 2 × 2A / 24VDC (puesta a tierra blindada)
• Encoder compatible: Baumer GI355.B70C310.T (absoluto)
• Tensión nominal: 0–440VAC / 500VDC
• Resistencia dieléctrica: 2500VAC @50Hz, 60s (potencia) / 500VDC (señal)
• Resistencia de aislamiento: ≥1000MΩ @1000VDC (potencia) / ≥500MΩ @500VDC (señal)
• Resistencia de contacto: ≤10mΩ (estática)
• Velocidad: 0–30 RPM
• Protección: IP65, calefactor anti-condensación integrado
• Temperatura de funcionamiento: -40°C a +70°C
• Flange OD: φ135mm | Orificio pasante: ≈φ45mm
• Conector: Conector industrial resistente (compatible Harting)
• Carcasa: Aleación de aluminio; soporte de encoder SS304

Características y ventajas

• Reemplazo OEM directo para FHS135-23-20215 / 5K0241300
• Diseño híbrido que integra potencia, señales de bajo nivel, CANopen y Fast Ethernet
• Tecnología de cepillo de fibra oro-oro — baja resistencia de contacto y larga vida útil
• Carcasa sellada IP65 adecuada para instalaciones onshore y offshore
• Calefactor interno controlado por termostato para evitar condensación en clima frío
• Compartimentos de señal blindados para mejorar EMC y rendimiento anti-interferencias
• Montaje con brida estándar y patrón de tornillería común para retrofit sencillo

Aplicaciones típicas

• Sistemas de control de paso para aerogeneradores 2.0MW
• Actualizaciones para plataformas CRRC / Goldwind / Envision / United Power
• Transmisión rotatoria mixta de potencia y datos en entornos adversos

Especificaciones técnicas

• Modelo: FHS135-23-20215
• Total circuitos: 23
• Potencia: 5 × 40A / 400VAC (pico 60A @ 2s)
• Señal: 9 × 5A / 24VDC
• CAN: 4 × 2A / 24VDC (blindado)
• Ethernet: 2 × 2A / 24VDC (blindado)
• Encoder: Baumer GI355.B70C310.T
• Tensión nominal: 0–440VAC / 500VDC
• Resistencia dieléctrica: 2500VAC @50Hz (potencia) / 500VDC (señal)
• Resistencia de aislamiento: ≥1000MΩ (potencia) / ≥500MΩ (señal)
• Resistencia de contacto: ≤10mΩ (estática)
• Velocidad: 0–30 RPM
• Protección: IP65 con calefactor anti-condensación
• Temperatura de funcionamiento: -40°C a +70°C
• Flange OD / Orificio: φ135mm / ≈φ45mm
• Conector: Industrial resistente (compatible Harting)
• Carcasa: Aleación de aluminio; soporte de encoder SS304
