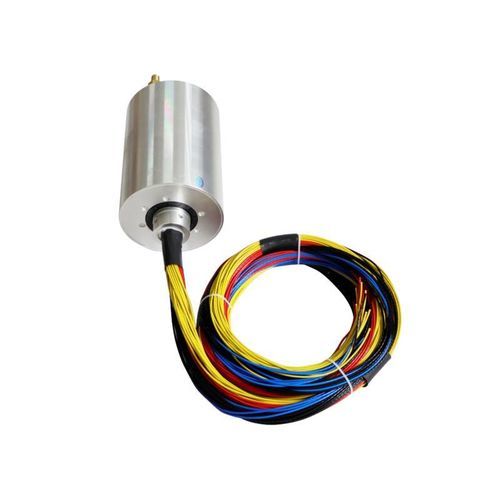

Anillo colector industrial

para aplicaciones offshoremarinopara grúa

Descripción breve
Anillo colector de alta corriente (Ø 180 mm, 4 canales de potencia independientes, 400 A por canal). Diseñado para sistemas rotativos de muy alta potencia en industria pesada, construcción y aplicaciones marinas, ofreciendo 400 A continuos por canal con protección IP65 y alta resistencia a impactos y vibraciones.

Descripción del producto
Este anillo colector de 180 mm de diámetro exterior es un conector rotativo de potencia concebido para equipos rotativos pesados como grúas, equipos de perforación, torretas y grandes plataformas giratorias. Proporciona cuatro canales de alimentación totalmente independientes de 400 A cada uno, permitiendo una transferencia de potencia a gran escala con baja resistencia de contacto y menor generación de calor. Fabricado con aleaciones de cobre de alta conductividad y escobillas de aleación de metales preciosos, está optimizado para larga vida útil en entornos de alta vibración y temperaturas extremas.

Parámetros / Tabla
Número de canales : 4 canales totalmente independientes
Corriente nominal por canal : 400 A (carga continua nominal)
Tensión nominal : 0~690 VAC / 400 VDC
Diámetro exterior : 180 mm
Nivel de protección : IP65 (IP67 personalizable)
Material de contacto : aleación de cobre de alta conductividad + escobilla de aleación de metales preciosos
Especificación del cable : AWG8#/AWG6#, cobre multi-hilo, aislamiento PTFE, conductores estañados
Rango de temperatura de aislamiento : -40°C a +150°C
Vida mecánica : > 8 millones de revoluciones (bajo carga nominal)
Tipo de montaje : brida o casquillo personalizable

Diseño del núcleo y ventajas de rendimiento

• Capacidad ultra alta 4×400 A: cuatro canales independientes proporcionan corriente alta continua y estable para equipos rotativos industriales pesados; los conductores multi-hilo minimizan resistencia y pérdida de calor.
• Estructura robusta de 180 mm: carcasa de gran diámetro reforzada para estabilidad estructural y disipación térmica; sellado integrado para aislar polvo, agua y aceite.
• Fiabilidad en entornos adversos: diseñado para resistencia a impactos y vibraciones, amplio rango de temperatura de funcionamiento y sellado fiable para uso exterior y marino.

Fiabilidad y mantenimiento

• Calificación IP65 resistente al polvo y a chorros de agua (opción IP67 disponible).
• Resistencia a choques y vibraciones según estándares industriales para garantizar contactos estables en operación intensiva.
• Aislamiento PTFE de alta temperatura y conductores anti-oxidación mantienen el rendimiento de -40°C a +150°C.

Diseño de baja generación de calor y bajo mantenimiento
Los contactos con escobillas de aleación de metales preciosos reducen la resistencia de contacto y el calor por fricción, disminuyendo la temperatura de operación y prolongando la vida útil. Los cables de alta corriente codificados por color facilitan la instalación y el mantenimiento. Bornes y conectores personalizables se adaptan a diversas interfaces de maquinaria.

Escenarios de aplicación

• Maquinaria pesada de construcción: grúas móviles grandes, perforadoras rotativas, camiones hormigonera, plataformas elevadoras
• Equipos industriales y portuarios: grúas pórtico, descargadores de buques, mesas giratorias para robots industriales
• Marino y offshore: plataformas de perforación en alta mar, sistemas giratorios embarcados, grúas marinas
• Militar y defensa: torretas de tanques, plataformas radar giratorias, equipos pesados de nivel militar
• Maquinaria minera: perforadoras subterráneas, juntas giratorias de grandes cintas transportadoras

Características / Especificaciones técnicas

• Familia de modelo: Anillo colector de alta corriente
• Diámetro exterior: 180 mm
• Canales de potencia: 4 canales independientes
• Corriente nominal por canal: 400 A continuo
• Tensión nominal: 0~690 VAC / 400 VDC
• Protección: IP65 (IP67 personalizable)
• Material de contacto: aleación de cobre + escobilla en aleación de metales preciosos
• Cable: AWG8#/AWG6#, cobre multi-hilo, aislamiento PTFE, estañado
• Temperatura de aislamiento: -40°C a +150°C
• Vida mecánica: > 8 millones de revoluciones (bajo carga nominal)
• Montaje: brida o casquillo personalizable
