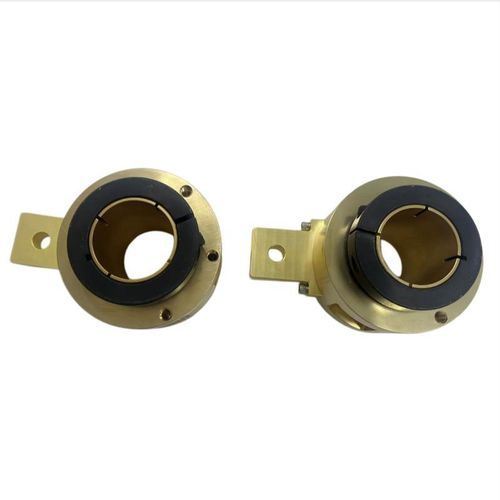

Anillo colector eje pasante DHK050

con centro huecopara robotspara aplicaciones de soldadura

Descripción breve:
DHK050-1-450A anillo colector pasante de alta corriente para alimentación de robots de soldadura.

Visión general del producto:
Este anillo colector pasante de servicio pesado con un diámetro interior de 50 mm está diseñado para la transmisión de potencia rotativa en sistemas automatizados de soldadura robótica. El diseño de un solo circuito admite 450 A de corriente continua para rotación de 360° sin enredos de cable ni cortes intermitentes causados por movimientos repetidos del brazo. El cuerpo principal es de cobre H62, equipado con un aro de bloqueo de acero reforzado para un montaje resistente a vibraciones. Los contactos de metal precioso mantienen la variación de resistencia dinámica < 10 mΩ para estabilizar la salida de potencia. Clasificado hasta 6 rpm con protección IP51, adecuado para entornos típicos de taller de soldadura. Se ofrecen personalizaciones de estructura y montaje para adaptarse a restricciones de instalación específicas.

Ventajas competitivas clave:

• 1. Suministro estable de alta corriente 450 A
  La configuración de canal único es compatible con fuentes de alimentación AC/DC para soldadura y reduce las fluctuaciones del arco durante soldaduras continuas.
• 2. Aro de bloqueo de acero para montaje antivibraciones
  El aro de acero reforzado proporciona fuerte sujeción para evitar desalineación y contacto flojo durante rotaciones lentas y prolongadas.
• 3. Sistema de contactos de metal precioso de baja deriva
  Los contactos resisten la ablación por arco y la oxidación, manteniendo una mínima deriva de resistencia en ciclos prolongados.
• 4. Cuerpo en cobre H62 para disipación térmica eficiente
  El cobre H62 asegura alta conductividad eléctrica y disipación térmica para prevenir el sobrecalentamiento bajo cargas continuas de alta corriente.
• 5. Resistencia a condiciones industriales
  Rango operativo -30°C a +80°C, humedad ambiente < 70% HR; protección IP51 contra polvo fino y salpicaduras ligeras; clasificación 6 rpm para posicionadores de soldadura de baja velocidad.
• 6. Pasaje central amplio de 50 mm
  El orificio central ampliado facilita el enrutamiento de cables y conductos dentro de los brazos robotizados para una instalación in situ más sencilla.

Escenarios de aplicación comunes:

• Alimentación principal para articulaciones de robots de soldadura multieje
• Transmisión de potencia para posicionadores rotativos de soldadura de baja velocidad
• Suministro rotativo de energía para dispositivos de sujeción giratorios en líneas automatizadas de soldadura
• Conexión de potencia en platos giratorios y manipuladores en estaciones de soldadura pesada

Calidad de fábrica y personalización:
Cada anillo colector pasa por pruebas de ciclos de carga, controles de resistencia dinámica, ensayos de tensión dieléctrica y evaluaciones de resistencia a la rotación antes del envío. Opciones de personalización disponibles para dimensiones del aro de bloqueo, disposiciones de orificios de montaje y mejoras de sellado para entornos más exigentes.

Especificaciones técnicas:

• Modelo: DHK050
• Agujero (diámetro interior): 50 mm
• Circuitos: 1
• Corriente nominal: 450 A
• Compatibilidad de tensión: 0~380 V AC/DC
• Material del cuerpo principal: cobre H62
• Aro de bloqueo: aro de acero reforzado (antivibración)
• Tipo de contacto: contactos de metal precioso
• Variación de resistencia dinámica: < 10 mΩ
• Velocidad máxima de rotación: 6 rpm (baja velocidad)
• Protección de entrada: IP51
• Rango de temperatura de funcionamiento: -30°C a +80°C
• Humedad ambiente máxima: < 70% HR
• Aplicaciones típicas: brazos de soldadura robotizados, posicionadores de soldadura, dispositivos giratorios, platos giratorios para manipuladores de soldadura
• Personalización: se admiten modificaciones estructurales y de disposición de montaje
