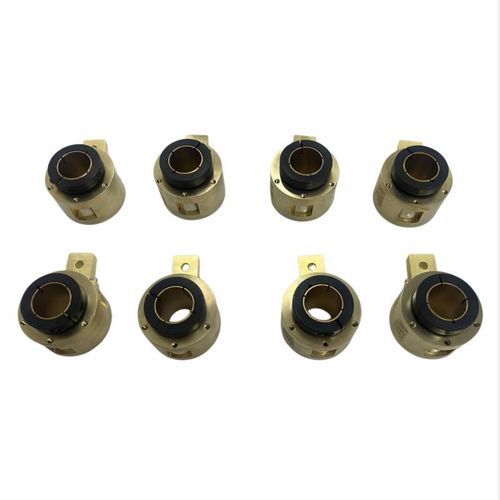

Anillo colector con centro hueco DHK050

para aplicaciones de soldadurapara robotsde acero

Descripción breve
Este anillo colector pasante con alésage de 50 mm está diseñado para la transmisión de energía rotativa en robots de soldadura. 1 circuito, corriente nominal 450 A, compatible con 0~380 V AC/DC. Cuerpo principal en cobre H62 con anillo de bloqueo de acero reforzado para sujeción antivibración; contactos de metal precioso mantienen la variación de resistencia dinámica < 10 mΩ para una salida de energía estable. Calificado hasta 6 rpm en rotación de baja velocidad, protección IP51 adecuada para entornos de taller de soldadura. Se aceptan modificaciones estructurales personalizadas.

Visión general del producto
Este anillo colector pasante resistente con orificio interior de 50 mm proporciona un componente dedicado para la transmisión de energía rotativa en sistemas robotizados de soldadura. La arquitectura de un solo circuito soporta de forma continua 450 A mientras permite la rotación de 360° de las articulaciones robóticas, evitando enredos de cables, fracturas por fatiga e interrupciones intermitentes de energía causadas por el movimiento repetido de los brazos.

Ventajas competitivas clave

• Suministro de alta corriente estable de 450 A
  El diseño de un solo canal satisface las demandas energéticas de las operaciones de soldadura robotizada y es compatible con fuentes de alimentación AC/DC, reduciendo la fluctuación del arco durante soldaduras prolongadas para disminuir defectos.
• Anillo de bloqueo de acero para montaje antivibración
  El anillo de bloqueo reforzado en acero proporciona una fuerte sujeción para evitar desalineaciones y fallos de contacto suelto por vibraciones mecánicas cíclicas durante rotación lenta prolongada.
• Sistema de contactos de metal precioso de baja deriva
  Los contactos de metal precioso resisten la erosión por arco y la oxidación; la deriva de resistencia dinámica se mantiene mínima durante ciclos largos, reduciendo tiempos de inactividad no planificados.
• Construcción en cobre H62 para disipación térmica eficiente
  El cobre H62 ofrece alta conductividad eléctrica y disipación térmica, evacuando el calor generado bajo cargas de alta corriente sostenida para evitar el sobrecalentamiento interno.
• Construcción industrial resistente al ambiente
  Funciona de -30°C a +80°C con humedad ambiente < 70% RH. La protección IP51 protege los elementos internos del polvo de taller, humos de soldadura y salpicaduras ligeras. La clasificación de 6 rpm coincide con posicionadores y uniones rotativas de baja velocidad.
• Diseño de orificio pasante de 50 mm con amplio espacio
  El orificio central ampliado deja espacio para el tendido de cables y conductos dentro de los brazos robóticos, facilitando la instalación in situ.

Escenarios comunes de aplicación

• Conducción de potencia rotativa principal para articulaciones de robots de soldadura multi-eje
• Transmisión de energía para posicionadores de soldadura giratorios de baja velocidad
• Suministro de energía para soportes rotativos en líneas de soldadura automatizadas
• Conexión de potencia rotativa en mesas giratorias de manipuladores de soldadura industriales pesados

Compromiso de calidad de fábrica y personalización
Cada anillo colector terminado se somete a rigurosas inspecciones previas a la entrega que incluyen ciclos de carga de alta corriente, controles de resistencia dinámica, ensayos de tensión dieléctrica y evaluación de resistencia a la rotación. Se admite la personalización de dimensiones del anillo de bloqueo, patrones de orificios de montaje y mejoras de sellado para ajustarse a las restricciones de instalación. Informes de inspección formales disponibles a petición.

Especificaciones técnicas

• Modelo: DHK050 series
• Abertura interior: 50 mm
• Circuitos: 1
• Corriente nominal: 450 A
• Compatibilidad de voltaje: 0~380 V AC/DC
• Material cuerpo principal: cobre H62
• Anillo de bloqueo: acero (reforzado)
• Material de contactos: contactos de metal precioso
• Variación de resistencia dinámica: < 10 mΩ
• Velocidad máxima de rotación: 6 rpm (baja velocidad)
• Protección de entrada: IP51
• Rango de temperatura de funcionamiento: -30°C a +80°C
• Humedad ambiente: < 70% RH
• Inspecciones típicas: ciclos de carga de alta corriente, prueba de resistencia dinámica, tensión de aislamiento, resistencia a la rotación
• Personalización: especificaciones del anillo de bloqueo, disposición de orificios de montaje, mejoras de sellado
