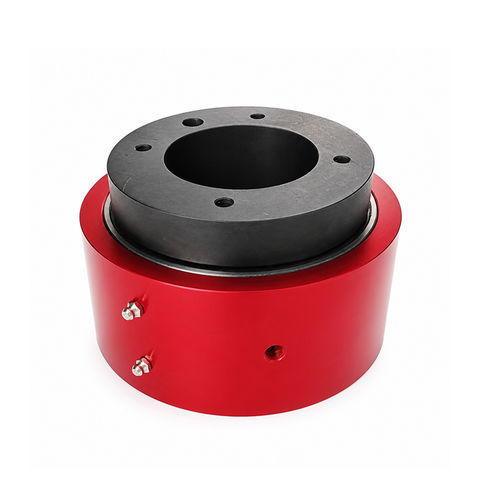

Racor giratorio para gas LHK078-4Q

para airepara aire comprimidode 4 pasos

Descripción corta
La unión rotativa LHK078-4Q cuenta con sellado compuesto de PTFE de fuga cruzada cero, cuatro conductos de aire independientes, velocidad máxima de 200 RPM y presión máxima de trabajo de 2 MPa. Construida con carcasa de aluminio anodizado y rotor en acero endurecido, está diseñada para medios gaseosos hasta 100°C y para equipos de bobinado y desenrollado industriales.

Ventajas principales del rendimiento de sellado
El LHK078-4Q emplea un sistema de sellado compuesto PTFE con almacenamiento de energía por resorte que logra cero fugas cruzadas de gas y fricción rotacional ultrabaja. Un muelle elástico interno presiona continuamente los anillos de PTFE para mantener contacto firme entre la carcasa estática y el rotor en rotación durante operaciones prolongadas. Los cuatro conductos de aire totalmente separados están aislados por componentes de sellado multicapa para evitar mezclas cruzadas o interferencias de señal.
El PTFE ofrece un coeficiente de fricción extremadamente bajo, reduciendo la resistencia a la rotación y la carga del motor. Los sellos resisten el ablandamiento y la deformación y mantienen la elasticidad de sellado a temperaturas de trabajo de hasta 100°C. Los conjuntos de sellado se preensamblan y prueban en condiciones libres de polvo; cada unidad pasa una inspección de estanqueidad antes del envío para garantizar rendimiento sin fugas.

Materiales premium y fabricación de precisión
Todos los componentes estructurales están fabricados en metales de alta resistencia y resistencia al desgaste, con tratamientos superficiales controlados para prolongar la vida útil y la adaptabilidad ambiental.

• Rotor (eje): acero 12L14 de fácil maquinado, tratado térmicamente a 56–62 Rc, acabado en óxido negro para resistencia al desgaste y a la corrosión, reduciendo la abrasión de la superficie del eje y evitando el aumento del juego bajo rotación cíclica prolongada.
• Carcasa: aleación de aluminio 6061-T6 de grado aeronáutico, anodizado duro rojo Tipo 2 Clase 2 para mayor resistencia a rayados, oxidación y corrosión, manteniendo la unidad compacta y ligera.

Los canales de flujo internos se mecanizan en tornoos CNC para obtener paredes internas lisas y sin rebabas, minimizando la resistencia al flujo de gas y las pérdidas de presión. Las piezas se desbarban, limpian por ultrasonidos y controlan en tolerancias dimensionales antes del montaje para asegurar el ajuste, la rotación estable y el bajo ruido.

Parámetros técnicos estándar completos
Modelo: LHK078-4Q. Cuatro canales de aire independientes y separados. Rosca de puerto estándar: 1/4" NPT. Medio aplicable: gas comprimido limpio, aire industrial no corrosivo. Velocidad máxima de rotación: ≤200 RPM. Presión máxima de trabajo: ≤2 MPa. Temperatura de funcionamiento permisible: ambiente hasta 100°C. Tratamiento superficial: carcasa de aluminio anodizado duro rojo Tipo 2 Clase 2, rotor en acero endurecido con óxido negro. Montaje: fijación por brida estándar. Estos parámetros se adaptan a líneas de bobinado de velocidad media y baja y a sistemas neumáticos principales de control de tensión para equipos de procesamiento de rollos.

Rendimiento de funcionamiento estable para producción continua intensiva
La estructura optimizada de cojinetes y ensamblaje interno permite una rotación suave con par de fricción mínimo y sin atascos ni ruidos anormales ante vibraciones prolongadas. La estructura integrada compacta evita el aflojamiento por vibración mecánica y la estructura de sellado interna soporta las rotaciones alternadas frecuentes de los rodillos de bobinado y desenrollado. Diseñado para operación cíclica continua 24/7; la estructura de sellado composite PTFE extiende los intervalos de mantenimiento y reduce los tiempos de inactividad.

Amplio campo de aplicación para máquinas de bobinado y desenrollado
Esta unión rotativa neumática de 4 canales está desarrollada para equipos roll-to-roll en múltiples industrias:

• Procesamiento de películas: películas ópticas, películas protectoras, películas de embalaje plástico para bobinado y cortado (control independiente de tensión de película, corrección de borde, sujeción de rodillos, cilindros neumáticos auxiliares).
• Textil: máquinas devanadoras de hilo, rodillos de desenrollado de tejido, equipos de corte y bobinado para control uniforme de tensión.
• Nueva energía – baterías de litio: máquinas de bobinado de electrodos para baterías de ion-litio que suministran aire para sujeción de piezas, ajuste de tensión de bobinado y prensado de rodillos.
• Embalaje y cinta: máquinas de bobinado de cinta adhesiva, corte y rebobinado de rollos de papel para líneas de material flexible.

Personalización y mantenimiento
Especificaciones de rosca de puerto opcionales (NPT, G, PT), dimensiones y taladros de brida de montaje personalizables, materiales de sellado para alta temperatura o resistente a químicos y layouts de canales modificados disponibles. Los componentes de sellado reemplazables y estandarizados permiten una rápida sustitución de juntas sin reemplazar la unidad completa, reduciendo tiempos de parada y mejorando la eficiencia de producción.

Especificaciones técnicas

• Número de modelo: LHK078-4Q
• Número de canales de aire: 4 pasos de aire independientes y separados
• Tipo de sellado: sistema de sellado compuesto PTFE con almacenamiento de energía por resorte (cero fugas cruzadas)
• Rosca de puerto estándar: 1/4" NPT
• Medio aplicable: gas comprimido limpio, aire industrial no corrosivo
• Velocidad máxima de rotación: ≤200 RPM
• Presión máxima de trabajo: ≤2 MPa
• Temperatura de funcionamiento: hasta 100°C
• Material y tratamiento del rotor: acero 12L14, tratamiento térmico 56–62 Rc, recubrimiento óxido negro
• Material y tratamiento de la carcasa: aluminio 6061-T6, anodizado duro rojo Tipo 2 Clase 2
• Procesamiento interno: torno CNC de precisión, desbarbado, limpieza por ultrasonidos, control de tolerancias dimensionales
• Montaje: fijación por brida estándar
